一、串口通信簡介
串口按位（bit）發送和接收字節。串口通信是指外設和計算機間，通過數據信號線 、地線、控制線等，按位進行傳輸數據的一種通訊方式。這種通信方式使用的數據線少，在遠距離通信中可以節約通信成本，但其傳輸速度比并行傳輸低。
串口按位（bit）發送和接收字節。盡管比按字節（byte）的并行通信慢，但是串口可以在使用一根線發送數據的同時用另一根線接收數據。它很簡單并且能夠實現遠距離通信。比如IEEE488定義并行通行狀態時，規定設備線總長不得超過20米，并且任意兩個設備間的長度不得超過2米；而對于串口而言，長度可達1200米。典型地，串口用于ASCII碼字符的傳輸。通信使用3根線完成，分別是地線、發送、接收。由于串口通信是異步的，端口能夠在一根線上發送數據同時在另一根線上接收數據。其他線用于握手，但不是必須的。串口通信最重要的參數是波特率、數據位、停止位和奇偶校驗。對于兩個進行通信的端口，這些參數必須匹配。
二、LabVIEW簡介
LabVIEW是一種程序開發環境，由美國國家儀器（NI）公司研制開發，類似于C和BASIC開發環境，但是LabVIEW與其他計算機語言的顯著區別是：其他計算機語言都是采用基于文本的語言產生代碼，而LabVIEW使用的是圖形化編輯語言G編寫程序，產生的程序是框圖的形式。 LabVIEW軟件是NI設計平臺的核心，也是開發測量或控制系統的理想選擇。
LabVIEW特點
盡可能采用了通用的硬件，各種儀器的差異主要是軟件。
可充分發揮計算機的能力，有強大的數據處理功能，可以創造出功能更強的儀器。
用戶可以根據自己的需要定義和制造各種儀器
三、Labview實現串口通信步驟
1.在程序面板上添加VISA配置接口
2.添加后，開啟幫助文檔的顯示。菜單的Help-》show context help，如下圖
鼠標選擇目標則會顯示幫助框。如下圖所示。
3.創建相應的配置
在程序面板中鼠標移動到對應的引腳上，點擊鼠標右鍵-》create-》control，創建后，界面面板上會出現對應的控制框。如下圖所示，創建個VISA resource name。
前面板顯示如下：
4依次創建，波特率、停止位、數據位等
如下圖所示。
5.創建個while循環，用于放置發送的程序
鼠標移動到循環條件控制的引腳上，創建個control。用于調試，不對條件處理，會報錯。
6前面板放置個按鈕，用于控制數據的發送
7.創建個事件，用于響應發送按鈕
鼠標移動到timeout的位置，鼠標右鍵選擇edit events…如下圖所示。
操作上面后，出現如下界面：選擇需要響應的控件，這里選擇“ok button”，選擇鼠標按下
點擊ok后，事件的名稱也變化了。如下圖所示。
如果鼠標點擊按鍵，則會進入事件處理。
8.創建VISA寫函數
9連接端口和寫函數
10添加個關閉函數
11.創建字符串控件，傳遞給寫函數，用于發送
選中VISA Write的write buffer，右鍵create-》control，
12界面如下所示
13.安裝虛擬串口，提供一個下載地址
用虛擬串口配置兩個端口，配置好后，這兩個串口之間是自動連接上，模擬硬件上兩個串口對接上的。
14運行串口工具

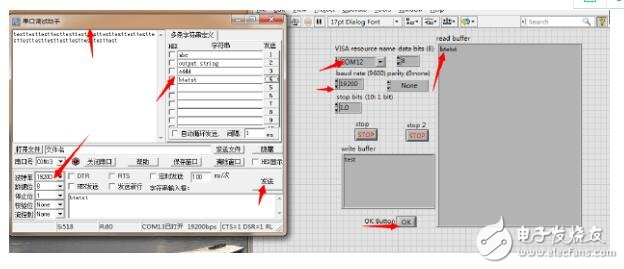

15.運行串口工具，打開串口，運行VI，發送數據
我的電腦配置的是COM12和COM13，vi選擇COM12
運行VI，在write buffer里面填寫test，點擊OK發送。
每點擊一次，發送一次
16.建立接收模塊
添加個while循環，
創建while循環，用于接收。創建VISA Read，在Read buffer引腳上點擊鼠標右鍵create-》indicator，建立個顯示控件。
17 在VISA Enable Event的event type，創建個常量
然后在常量的下拉列表中選擇Serial Character。這個表示串口接收到數據，可以進入幫助文檔查看詳細的說明。
18.創建事件等待
19.連接事件，等待事件的類型直接連接在VISA Enable Event的Event type即可。
20.添加個屬性節點，Visa Bytes at serial port，獲取串口中的字節數
連接字節數，這樣告訴需要讀取的字節數。也能保證每次都把串口中的數據讀完。
21.添加個case結構

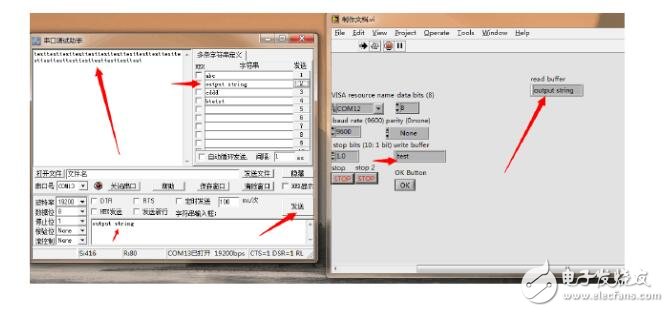

22.運行效果
23.調整下界面
24程序無法結束
按理說，點擊兩個stop按鍵，程序應該結束才對，但是事實不是這樣的。點擊之后會卡住哪？
發送循環中，事件是一直等待按鍵的時間處理。即使點擊stop后程序也會等待按鍵的處理，現象是：點擊兩個結束按鈕后，還需要點擊一次發送“ok按鈕”才能結束程序。 處理辦法：在發送按鈕事件創建個超時處理。

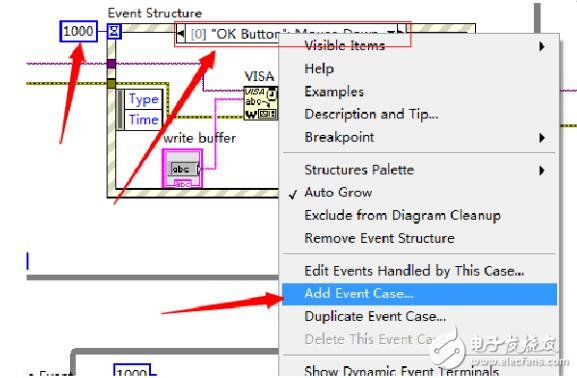

1. 如下圖所示，中事件的超時時間設置1000ms的常量
2. 將鼠標放置在圖中的紅框中，點擊鼠標右鍵，選擇Add Event Case.。

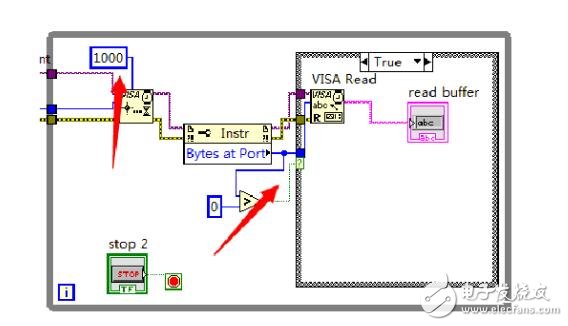

如果字節數大于0，那么讀取數據并顯示。事件的超時時間設置為1000ms。

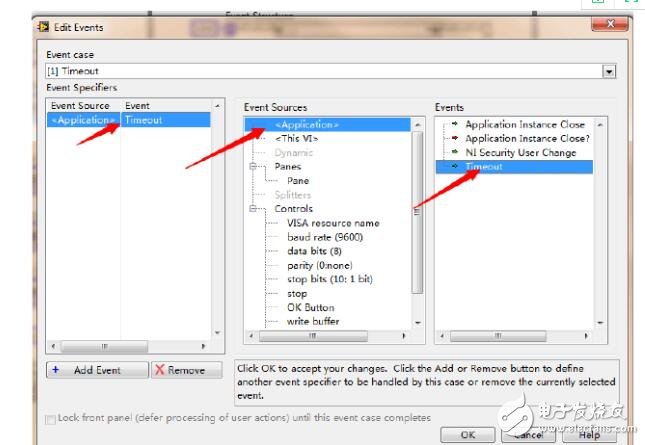

3. 添加應用超時判斷，如下圖所示。選擇點擊ok

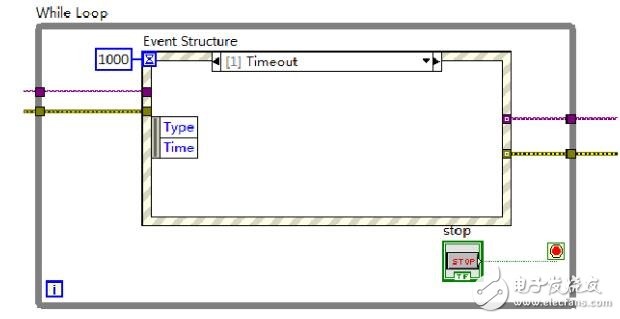

添加后如下：

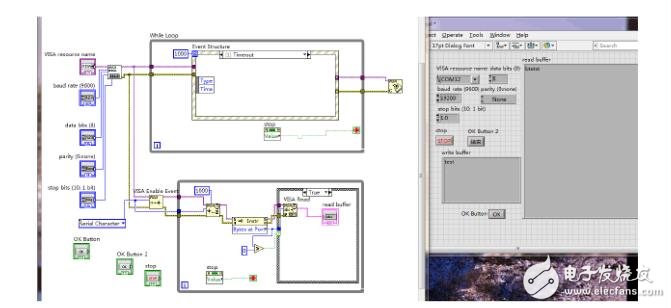

這樣運行程序中，點擊兩個STOP按鈕后就可以結束程序了。
25.使用一個按鈕來結束程序

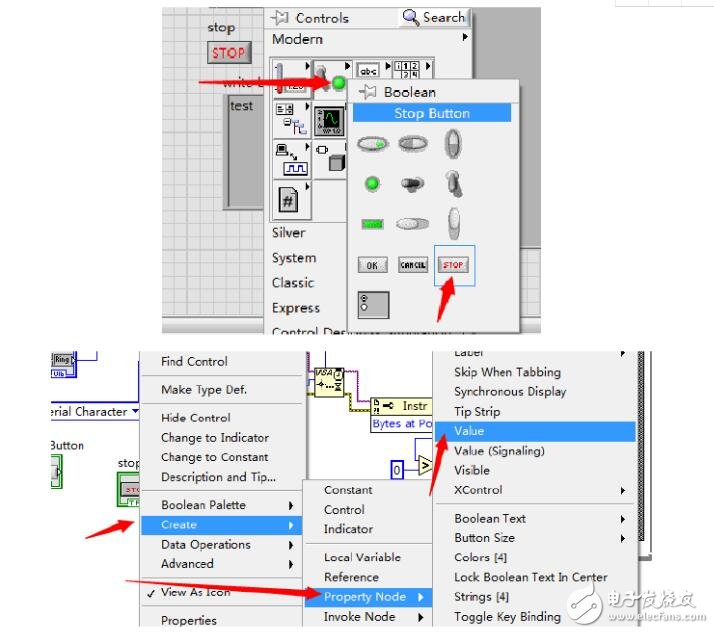

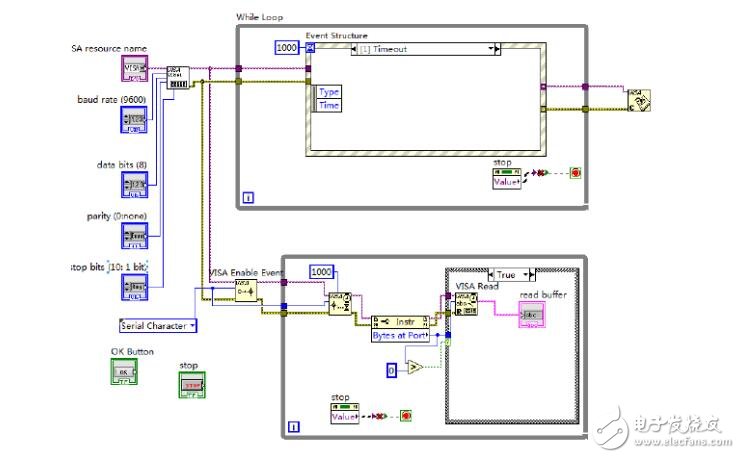

刪除stop 和STOP2按鈕，在界面面板上添加個結束按鍵，如下圖所示。鼠標移動到按鍵上，右鍵，創建stop按鈕的value屬性節點，如下圖所示。
創建兩個結束按鍵的value屬性節點，連接在循環條件上。
但是注意上面圖中，連接線后，是錯誤的。處理辦法如下：
修改按鍵的行為，默認是第二排第二個，修改為上面第一個即可。
26優化1后的結果
運行程序后，點擊一下stop，程序就結束了。
27.優化顯示框
28將接收的字符追加顯示

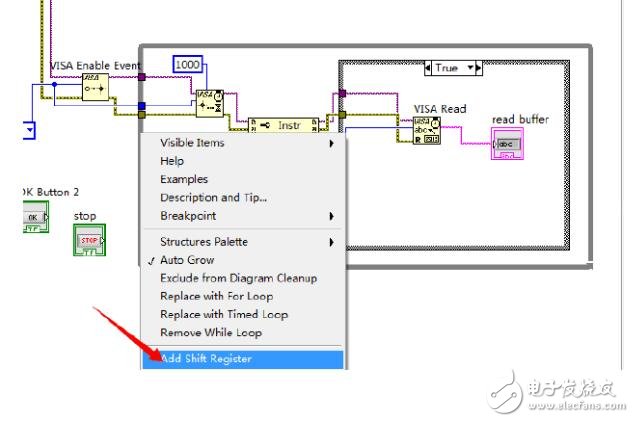

添加一個移位寄存器，將鼠標移動到while循環的左右邊界上，點擊鼠標右鍵，選擇addshift Register如下圖所示。

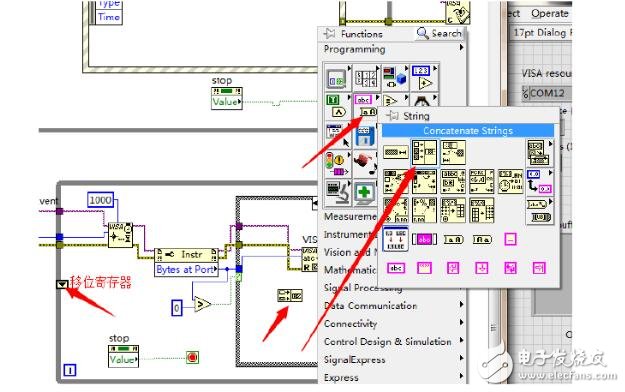

添加一個字符串連接函數，如下圖所示。

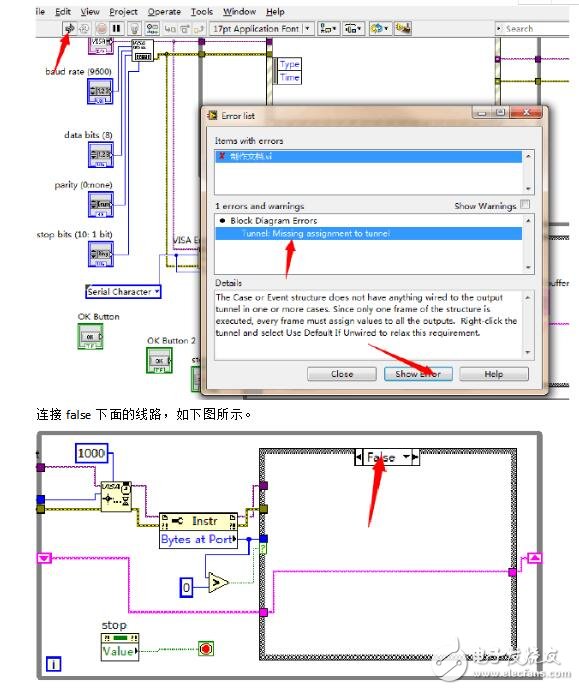

這樣程序是錯誤的：點擊下圖所示，可以查看錯誤的地方，提示。問題是在，添加了移位寄存器，然后兩邊的值連接經過case結構，我們只連接了True情況，False情況還沒處理。

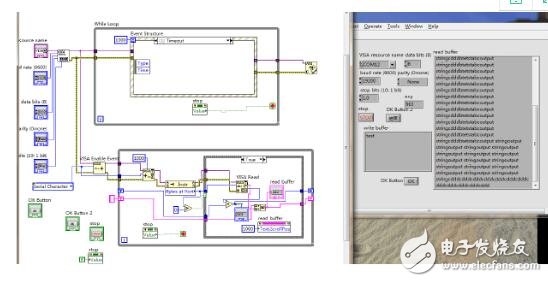

29優化2運行效果
30.添加滾動條

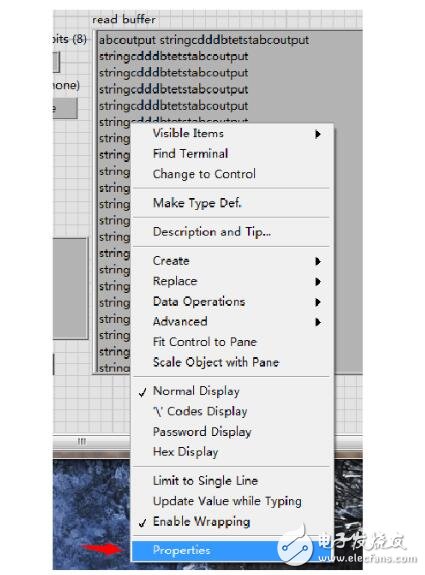

鼠標移動到顯示框上右鍵，選擇屬性。界面如下。

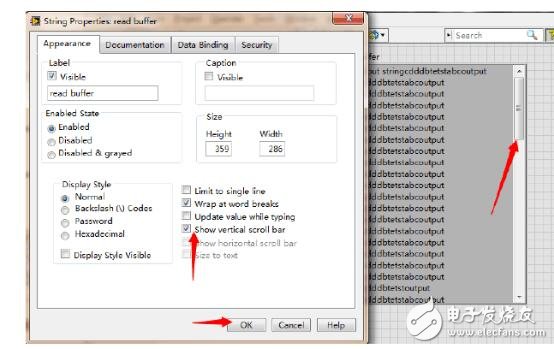

選中Show Vertical scroll bar，顯示框的滾動條就出來了，點擊ok。
31還有一問題，接收數據中，滾動條不會跟著動

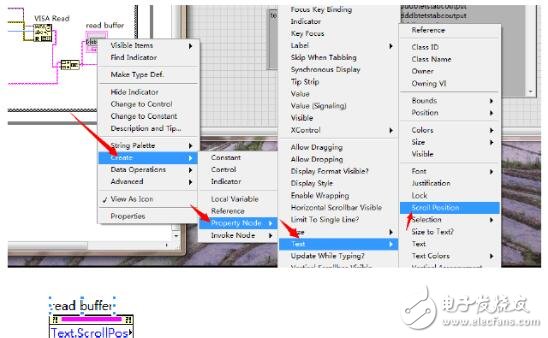

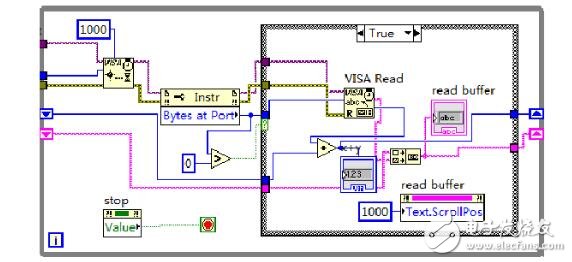

處理辦法是，設置滾動條的位置。創建滾動條位置屬性節點，Scroll Position

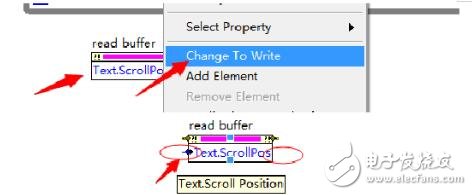

鼠標移動到屬性節點上，右鍵，選擇Change to Write。
那么控制的引腳方向轉到前面了。然后創建個常量1000，如下圖所示。
這樣呢，接收的字符顯示的行數在1000以內，那么都會定位剛接收的字符位置。
32 點擊stop后，再運行程序的時候，stop還是那個狀態

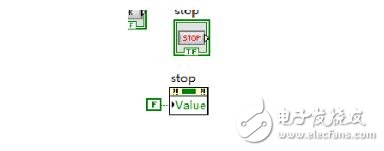

處理辦法是在初始化過程中，對stop的按鍵值進行初始化。創建stop的value屬性節點。如下圖所示。
33.累加接收的字符數并顯示
創建個移位寄存器，連接VISA Read 的Return count，與上一次的值相加，再傳給移位寄存器，作下一次使用，并顯示相加的數字。

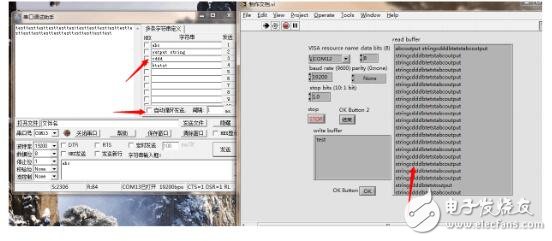

34 優化3后
35 可以對接收字符數判斷，超過多少字符數后就清空顯示框，重新開始顯示
處理辦法是：對字符數做個判斷，如果超過多少，加個case結構，超了就賦值個空字符串，未超就追加。
