主流ZigBee芯片大盤點（1）：飛思卡爾 MC13224 - 全文

　　ZigBee作為一種個人網絡的短程無線通信協議，已經日益為大家所熟知，它最大的特點就是低功耗、可組網，特別是帶有路由的可組網功能，理論上可以使ZigBee覆蓋的通訊面積無限擴展。相對藍牙，紅外的點對點通信，和WLAN的星狀通信，ZigBee的協議就要復雜得多了。因此，ZigBee芯片的開發周期一般都不短，開發過程中所需的人才和技術儲備，更加不是一般廠商所能具備的。本系列文章，將為大家介紹市面上流行的ZigBee主控芯片和主導廠商。

　　飛思卡爾的MC13224

　　飛思卡爾半導體的第三代2.4 GHz IEEE? 802.15.4平臺將處理能力和系統集成向前推進了一大步，但功耗比前幾代產品降低了50%。功能全面的32位TDMI ARM?處理器集ROM、RAM和閃存于一體，具有當今市場中最高水平的集成和性能。
?

　　相關資料下載
?

　　1.Freescale MC1322x網絡節點方案

　　2.基于MC1322x的ZigBee應用技術

　　簡介

　　MC13224是飛思卡爾（Freescale）公司研發的一款ZigBee芯片解決方案，支持IEEE802.15.4標準以及ZigBee、ZigBee PRO和ZigBee RF4CE標準，能夠?qū)崿F(xiàn)點對點連接和完整的ZigBee網狀網絡。MC13224集成了完整的低功耗2.4GHz無線電收發器，內嵌了32位ARM7處理器，集成了用于IEEE 802.15.4 、MAC 和AES安全加密的硬件加速器以及MCU成套外設，是高密度低元件數的IEEE 802.15.4綜合解決方案。

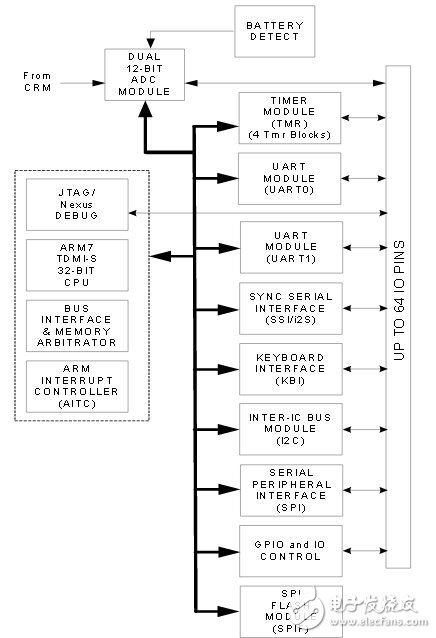

　　功能框圖

　　引腳圖

　　特性

　　-低功耗

　　-在MCU工作時，RX模式下的典型電流消耗為21 mA

　　-在MCU工作時，TX模式下的典型電流消耗為29 mA

　　-128 KB串行閃存

　　-96 KB RAM （器件從RAM運行）

　　-80K ROM，含有引導代碼、所有器件驅動程序及兼容IEEE 802.15.4的MAC

　　-MAC加速器（排序器和DMA 接口）

　　-AES 128位硬件加密/解密，帶隨機數生成器

　　-通信速率：256Kbps

　　-接收靈敏度：-96dBm（DCD模式） -100dBm（NCD模式）

　　-JTAG調試端口

　　-Nexus擴展特性調試端口

　　-不需要外部RF組件

　　-RF匹配組件和帶balun的封裝

　　-僅有的外部連接為晶振50 ohm匹配天線

　　外設

　　MC13224具有豐富的單片機外設。

MC13224

MC13224外圍設備

　　-KBI及I2C。

　　-4個16位定時器及PWM。

　　-紅外發生電路。

　　-32KHZ的睡眠計時器和定時捕獲。

　　-CSMA/CA硬件支持。

　　-精確的數字接收信號強度指示/ LQI支持。

　　-溫度傳感器。

　　-二個8通道12位ADC。

　　-AES加密安全協處理器。

　　-兩個高速同步串口。

　　-64個通用I / O引腳。

　　-看門狗定時器。
?

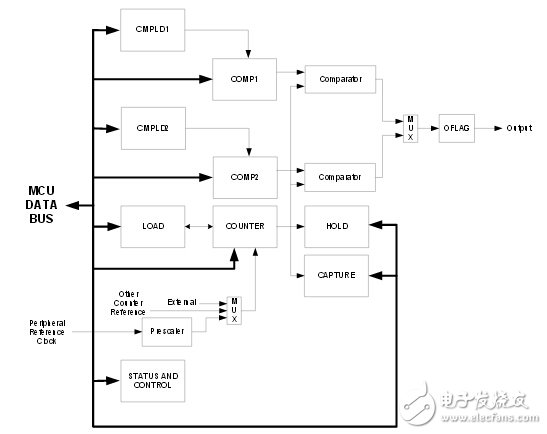

　　MC13224定時器

MC13224 MC13224外圍設備

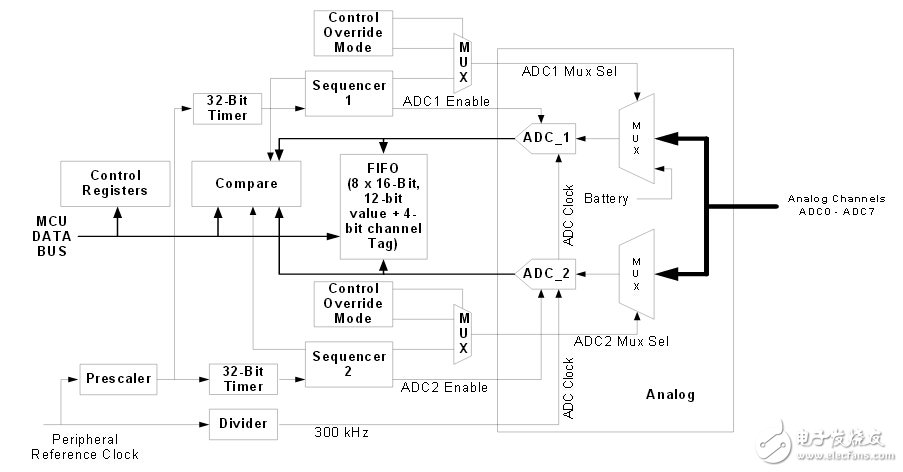

　　ADC模塊

MC13224

　　應用

　　-2.4 GHz IEEE 802.15.4標準系統。

　　-RF4CE遙控控制系統。

　　-HVAC /樓宇自動化。

　　-照明系統 。

　　-工業控制和監測。

　　-低功率無線傳感器網絡 。

　　-消費電子。

　　-健康照顧和醫療保健。

　　典型案例

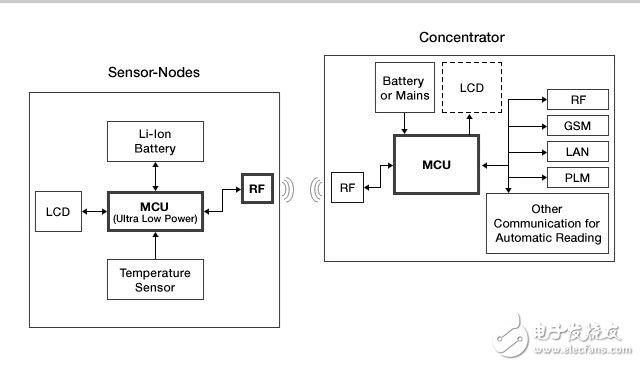

　　高級暖氣表

　　高級電子暖氣表通常采用射頻技術來測量溫度并將數據從傳感器節點傳輸?shù)街骷衅鳌ＭǔＧ闆r下，此類設備用于兩戶以上家庭的多個房間使用同一中央加熱器的情況。此類設備面臨的最大挑戰就是必須依靠一組電池連續運行10至20年。

　　電子暖氣表可以感應并記錄暖氣片表面和室內空氣的溫度，然后通過溫差來衡量熱消耗。一旦發現暖氣片傳感器和室內空氣傳感器之間的溫差超過4.5°C，暖氣表就會立即啟動。暖氣片上溫度讀數低于23°C時不會計量。

高級暖氣表

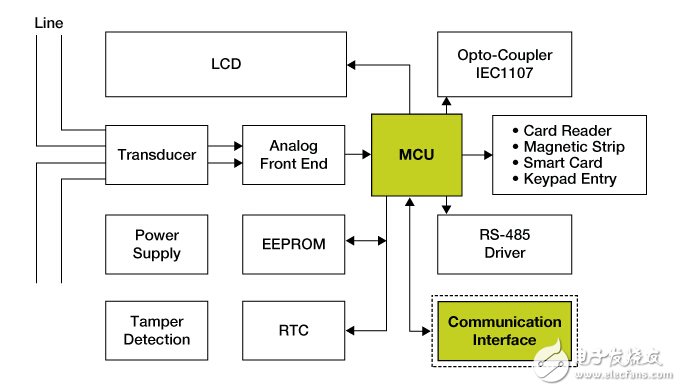

　　安全型預付費電表

　　安全型預付費電子式電表依靠MCU來測量、處理、記錄、顯示和保護系統數據。測得數據后，MCU將存儲讀數，檢查當前余額，更新客戶余額，并在段式LCD顯示屏上顯示余額信息。預付費電表包含專用付款模塊，支持客戶購買額外的電力。

MC13224
