我是膽機愛好者，曾組裝過多款膽管放大器，如6P14單端小膽機、6L6及FU-5(805)單端機、KT88推挽機等，制作30OB一直是我的美好愿望，故于兩年前郵購了套件，經過兩年的努力終于制作成功了，現將自己的樂趣分享給大家。最后定型電路如圖1所示(在原廠提供的電路上稍加改動)。

　　1.關于300B膽管

　　1930年，由美國Wester Electric(西部電器公司，簡稱西電公司)生產出了舉世聞名的古典直熱式三極電子管300及300A，當時的燈絲電流有1.0A、1.2A、1.4A等多種，電子管的功率也分8W、10W、1 2W等數種，隨后經過數年的多次優化改進，于1934年定型為300B，沿用至今已有約80年的歷史。由于該電子管內部結構設計合理、功率適中、內阻較低、線性極佳，幾乎達到了完美無瑕的理論設計極限，用它組裝的單端A類功率放大器推動當時的高效率號筒揚聲器，能播放出行云流水般的聲音，傾倒了一代又一代的發燒友及愛樂者。難怪當今有發燒友把它喻為發燒的至高境界，一顆鑲嵌在音響文化皇冠上的寶石，而且斷言“沒有聽過300B聲音就算不上膽機發燒友”，此話固然有些停激，但也說明了300B營造出的清澈透明、甜美莼真的音質、音色的魅力所在。

　　30OB的準確叫法應為WE300B3，因為它是西電的專利產品，其他如歐洲的、俄羅斯的或者是我國的300B均屬仿制品。雖然品種目前已不下30個，但不管從技術指標上看還是從聽感上講，和WE300B相比，至今無出其右者 。WE300B在它的發展歷史道路也是一波三折，在晶體管盛行并全國取代電子管的1988年，這個世界電子管發展歷史中曾經輝煌了將近60年的WE300B的生產線元奈地停產了 ，停產進僅存的3萬余只電子管很快被眼光深造的日本人和法國人搶購一空。由于貨物的日漸減少，成了無源之水，致使其價格迅速飆升 ，在美國WE300B被炒到了750美元/只，在亞洲更是高達1250美元/只，就這還是有價無貨。連美國一些高燒難退的膽機愛好者也不得不回過頭來求助于日本人或法國人，以高出原來數倍的甚至十多倍的價格購回。直到1992年，AT&T集團(WE的母公司)在電子管東山再起的歷史大背景下，在各方音響迷的要求下，曾經是超級發燒友的高層決策者們也看到了市場的廣闊前景，決定斥資500萬美元重建西電公司，召回WE300B生產線的總工程師和多位均能獨當一面的熟練技師，重整旗鼓。他們采用新材料、新工藝，據說運用了7項新技術，結合異常嚴格的甚至是苛刻的管理手段，使新WE3OOB的各項技術指標更上了一層樓。如真空度就比原來提高了100倍，真空度大幅提高后，為抵抗大氣壓力，在生產管殼的玻璃原料中加入了人造水晶，不但使膽管看起來更加透明漂亮，也使聲音發生了微妙的變化，而且其使用壽命也奇跡般的達到了平均4萬小時,以每天聽音3小時計算可用40年之久。

　　令人振奮的是，就在西電公司的WE300B停產到再生產的這幾年空擋中，我國最大的電子管生產廠家長沙曙光廠不失時機地和英國PM公司合作，研制300B并迅速在1991年初以“曙光金龍”牌正式向市場推出。新產品質量上乘、直追WE300B的各項技術指標，受到全球Hi-Fi界的關注，曾一度被稱為繼原廠WE300B之外市面上最佳的300B制品。巧合的是我國柳州桂光電子管廠同時也推出了桂光4300B(300B的另一種叫法)，其聲音走向具有歐洲風格，同樣吸弓著眾多發燒友的注意。更令人驚喜的是我國天津也在這一時間組建了全真電子管廠，據說該廠是由原北京電子管廠數位退休工程師聯手于1998年組建的民營企業，桂光停產后一些富有經驗的熟練技工也參與其中，因而在世界諸多30OB中它生產的Full Music300B管被認為唯一能與WE300B一決高下的電子管。無論是理論參數還是聽感，它都足以叫板WE300B，且價格比西電產品低得多。所以不僅在國內，就是在歐美以及日本的資深發燒友中它均受到極力推崇。

　　國內數家電子管生產廠家制造的300B管不僅將我國推向世界電子管生產大國這一寶座，也為廣大發燒友提供了一個絕佳的選擇。國產300B物美價廉，使普通發燒友都能玩得起，玩得轉，這不能不說是國內發燒圈內的一大幸事。

　　2.電路原理

　　該電路既經典又咸熟，它有如下特點：

　　(1)為了充分發揮300B電子管的優秀潛能，該機在前級電壓放大以及推動級均采用了雙三極管并聯的接法。這一接法曾一度不被一些發燒友看好，被認為是雙管并聯沒有單只管子發出的聲音干凈利落，解析力下降。但筆者并不這樣認為，這是因為：雙三極管是將兩只特性完全相同的三極管封裝在一個玻璃殼內，兩管幾何形狀、尺寸一樣，所用材料一樣，管內真空度平等共享，所以兩管的一致性完全能夠得到保證。即使在使用中有什么變化，如逐步衰老，那也是兩只管子同步進行，故完全可以將兩只管子并聯后看作是非常理想的單三極管，且它的技術參數得到了極大的改善，如內阻降低了一半，輸出電流增加了1倍，逐就使得整個電路的電氣性能在不增加放大級數的情況下得到進一步優化，如展寬了頻帶，大大改善了阻尼特性，提高了驅動力度，增強了帶負載能力等。

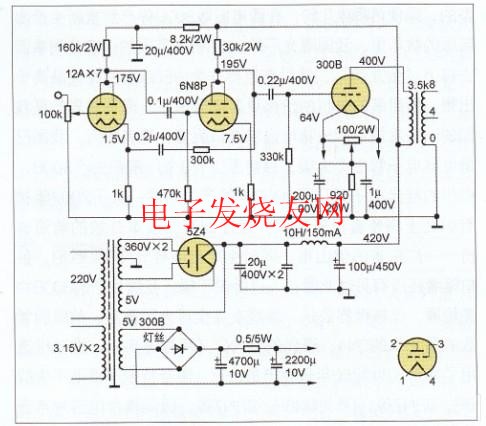

　　圖1 300B單端A類合并式功放電路圖

　　(2)取消了大環路負反饋。負反饋這一技術曾經被廣泛應用在模擬放大電路中，特別是在晶體管電路中，由于晶體管的先天不足(如對溫度的變化較敏感)，工作穩定性相對較差，加入負反饋后會使電路的特性得到極大的改善。然而在電子管模擬放大電路中，人們越來越覺得加入這一技術后有畫蛇添足之嫌，實踐也證明取消大環路負反饋后，聲音變得格外的鮮活，熱情奔放，有跳躍感，特別是對300B這只線性特好的管子，其音質音色表現得更是活靈活現，絕無拘束之感。

　　(3)電源電路下足了功夫。首先是兩聲道分別有兩路獨立的電源，各行其職，互不干擾，大大提高了整機雙聲道分離度，使聲場和定位更為準確;其次，整流管使用電子管，不但使音色更靚，膽味更濃，同時電源實現了軟啟動，這對延長放大管的壽命特別是延長價格昂貴的300B的壽命起到了至關重要的作用。其次是兩路電源的濾波部分不計成本地使用了兩只l0H/150mA的低頻扼流圈，即采用了品質優良的L0濾波電路，因為A類單端放大器對電源的紋波系數要求極為嚴格，用RC濾波電路是難以勝任的，不像推挽機那樣，輸出變壓器的次側上、下臂是對稱的，電源中即使有一些交流咸分也互相抵消了。最后是電源濾波部分，值得一提的是濾波電路的第—級加入了兩個凱豆牌2OuF/400V的優質薄膜電容。由于薄膜電容充放電速度極快，使膽機那種慢悠悠的先天弊病得到了改善，使聲音干凈利落，絕無拖泥帶水之感，解析力達到了高檔膽機才有的水準。

　　3.元件選擇

　　膽管全部選用國產管，功放管選用了曙光300B-98出口型的，順便再日羅嗦幾句，在西電舊版300B停產到重新生產出新版的數年里，我國曙光廠的300B曾被英國的一家公司拿回去打上“金龍牌”，然后在世界作為WE300B的替代品高價出售，所組裝的整機的價格更是高得驚人。而有意思的是我們的一些發燒友卻一味地追求進口膽管。筆者以為，我國已是世界電子管生產大國，目前至少有3個廠家在生產300B，柳州的桂光電子管廠于2000年停產關閉后，又于2007年被有識之士將整套設各購買并搬遷到我國改革開放的前沿省份——廣東省的佛山市，同時生產出新桂光NGG300B。目前筆者還沒有見過此管.不過聽說不錯。我國生產的30OB物美價廉，已被世界公認，發燒友完全可大膽選用。前級膽管選的是北京*、曙光的12AX7(兩管通用);推動級選用了南京20世紀50年代生產6H8，聲音特別厚重而不失靚麗，后來的新型號為6N8P、6SN7等。級間耦合電容對聲音的影響也不可小看，套件提供的是紅色的凱立牌MKP電容，有發燒友曾專門寫文章在某刊物上介紹過此電容，實踐也證明該電容的確有著不錯的表現，和新德克電容一樣，均為國產電容中的佼佼者。不過筆者手頭有數款電容，玩機的發燒友玩的就是不斷更換同一型號。不同廠家、不同品牌、不同時期生產的膽管;玩同一規格，不同品牌、不同材質、不同時期生產的電阻、電容，特別是耦合電容，玩得有滋有味.細細體驗不同的元件、器件的不同音色走向，練就耳朵、積累經驗、增長知識，從中得到無窮的樂趣，只有圈內的人才有這種深切的體會。筆者手頭有德國的WMA(威馬)電容，選紅色的并印有MKPIO字樣的品種最好，價格特別低廉，拆機品才每只1元多，聲音中規中矩，多年前曾被炒作過一陣子，性價比特高，不妨多買幾只試試;美國的VQ0.1 uF/6OOV思碧油浸電容，拆機品為30～40元/只，拿在手中沉甸甸的，聲音沉穩厚重、高、低頻的延伸也好于其他電容，只是低頻稍顯肥厚，多煲一段時間后會有明顯發送。 還是美產的SPRAGUE(思冒)，表現比較全面，高、 低頻較平衡，特別是中高音耐人尋味，只是價格高一些。法國的SSOUEN SCR(索倫)，也叫大S電容，在發燒友中口碑頗豐，性價比也較高，值得一用。另外筆者手頭還有美產黑寡婦等其他古董電容，由于種類太多，品牌不同 聲音走向各異，在此不再贅述。

　　這里我要特別向發燒友推薦兩款國產電容，一是CZM-C電容，就是我們經常見到的白陶瓷管，兩邊用鐵箍封焊寬引腳的那種。該電容聲音表現極為全面，特別是中頻甜美、高音亮麗，對聽人聲以及弦樂特別適宜，筆者用的是拆機品，需要煲一煲，不然它有那么一點點極微的沙粒聲，不細心品味是聽不出來的，但這也不能不說是一個小小的瑕疵。二是CZM-J，也有標JCZM-J的油浸電容，顏色多為深灰色或深綠色，兩種電容的外形見圖2。該電容聲底厚實、高、低頻的延伸均好，特別是低音表現厚而不肥，恰好彌補了膽機低音欠缺這一先天缺陷，聽各種音樂它都能應對自如，性價比也特高。如果非要找缺點的話，就是其體積稍微偏大，總之，耦合電容的音色走向是仁者見仁，智者見智，自己覺得滿意，那就是歸好的。

　　圖2特別推薦的兩種電容

　　裝配與調試

　　當拿到套件、打開機箱后蓋時，看到電源部分已由廠家安裝調試就緒，300B功放管的燈絲用直流供電，5V燈絲電壓以及高壓電源的整流、濾波的阻容元件整齊地排列在一塊印制電路板上，兩只低頻濾波扼波圈、300B的920Ω/20W陰極電阻、200uF/100V電解電容以及1uF/400V的薄膜電容分置兩旁，為左右聲道對稱設計;整個放大部分為搭棚連接，因為搭棚連接沒有介質損耗，走線比較好安排，阻容元件可直接焊接在管腳上，使瞳線簡潔而且最短，因而分布電容也最小，聲音的起來更靚。機內連線見圖3。為了進一步提高信噪比，輸入端的連線用了優質的特佛龍信號屏蔽線，屏蔽線的屏蔽網一端接地即可，切不可兩端接地，那樣可能會引起交流聲。各級放大部分阻容元件接地問題一定要引起足夠的重視，一這一要焊接在同一接地點上，也就是發燒友經常講的星型接地，特別是棚極電阻、陰極電阻及陰極旁路電容的接地尤為重要，兩者之間不允許有導線存在，直接焊在管腳與接地點之間。因為輸入棚極電阻與陰極電阻入地點如果距離較遠，兩者之間對交流信號來說存在著電位差，亦即在該管的棚、陰之間加了一個交流信號源，經過后面各級放在，表現在揚聲器里的哭聲可想而知。為了使放大器失真最低，兩聲道更加平衡，在輸入級推動級放大管的陰極均未加旁路電容，也就是說兩級都施加了電流負反饋。同時為了確保整機的瞬態響應特性，除取消了大環路負反饋網絡外，僅在輸入管的陰極與推動管的屏極之間加了較淺的級間負反饋網絡。從圖上可以看到，負反饋電阻用到了30OkΩ之大。筆者也試驗過干脆取消這一網絡，但失真明顯增大，將這一電阻用到270k Ω，聲音仍然稍暗、偏緊，有點放不開的感覺，只有加到3OOkΩ，聲音既沒有明顯的失真，而且聽起來鮮活、大氣，非常耐聽。

　　圖3 功放的內部結構

　　具體的調試前面說過，由于該電路經典、成熟，用合理的設計來保證整個電路的各項技術指標，只要所選配的元器件質量上乘，并嚴格照圖焊接，幾乎無需調整即可工作，但筆者還是對該機進行了仔細地調整。調試機器的方法有些特殊，當然先調電源，然后由后向前逐級調整，這樣的好處是，因為功放級消耗電源功率占整機功率的80%以上，只有功放級大體調整后，推動級和輸入級才容易調準。一些發燒友由前向后調整，有些是先不插功放管調整前級，須知這時由于負載太輕而電壓居高不下，在這樣的電壓下調整好的工作點，一旦插上功放管其工作點將大幅下跌，需重新調整，較為麻煩。對功放級的調整，考慮到大多數發燒友(特別是剛入門的發燒+IJE)都沒有專門的壩J試儀器，筆者的做法是這樣的：先初調整機)使其大體能工作，將電流表串入300B屏極，測靜態電流。靜態電流穩定后，給輸入端送入音頻信號，如此時屏流變大，說明柵負壓絕對值偏小，否則相反。由于300B采用的是自給柵負壓的方式，陰極電阻兩端的電壓值就是柵負壓值，柵負壓的大小取決于陰極電阻的大小。300B陰極電阻的阻值一般選取在880～1000 Ω。筆者經過細調，當陰極電阻調到92O Ω時，在輸入端送入信號，300B屏流變化幅度最小，說明其工作點大體在屏流直線部分的中點部位，實踐證明失真也最小。這時測得30OB屏極對地電壓為400V，屏流為70mA，陰極電壓為64V。300B的管壓(屏陰之間的電壓)為400-64=336(V);功率計算：336×0. 07=23.52(W)，單端A類膽機的效率按1/3計算，即23.52÷3≈8(W)。推動級以及輸入級的調試數據均標在圖上，這些數據是筆者用500型萬用表測量的，發燒友若用其他表測量可能會有出入，只要差別不大可視為正常。

　　實際聽音

　　筆者用此功放搭配山靈SI00CD機(經過認真打磨升級)，三分頻落地音箱(10英寸+65英寸+1英寸)，靈敏度90dB，頻響30Hz～27kHz。筆者的聽音習慣也有些與眾不同，喜歡在晚上，先泡上一杯碧螺春或西湖龍井，打開系統，放上自己平時最喜愛的CD光碟，坐在沙發上順手關掉所有照明燈，閉上眼睛，細細地品嘗。音樂需要的是用心靈去領會，所以無論是聽鄧麗君的抒情，還是聽蔡琴的傾訴，絲絨般的順滑，使人忘卻了音箱的存在，恰到好處地將歌唱家和聽音者融為一體。鄧麗君的名盤《淡淡幽情》，將南唐末代皇帝李煜由最高權位的統治者一下子淪為階下囚，這一特大落差造成的心理沖擊，從內心發出“司君能有幾多愁，恰似一江春水向東流”的哀嘆，這段富含情感的干古佳作只有通過鄧麗君突出中高音而又擅長抒情的歌唱才能展現給聽者。她那具有磁性而又委婉悠揚的歌聲沁人肺腑、催人淚下，同時使人神魂顛倒、如醉如癡。遺憾的是我們沒有緣分也不可能親自到現場去聆聽這位歌手的原唱，然而30OB膽機卻將這段干古絕唱表現得淋漓盡致、入木三分。這時不由得使人聯系到這位歌壇超級巨星的英年早逝，使人感慨萬干的同時，暗暗嘆息：時光無情，人生苦短。唱片放完了，人還癡呆呆地坐在沙發上繼續沉浸在音樂的魅力之中，久久回不過神來。

　　言歸正傳，聽古箏或小提琴等弦樂更能將演藝者的內心世界毫無保留地展現在你的面前;聽弦樂獨奏，連后面伴奏的其他各個樂器的方位都能明顯地聽出來。筆者并不擅長用語言去描繪聲音，特別像300B這只被譽為膽中之王所發出的天籟之聲，我只能說聽300B聽的就是韻味，正是這種韻味曾經傾倒了幾代人，是80年來多少發燒友及愛樂者孜孜不倦追求的夢中“情人”。在20年前，聽過300B聲音的則引以白豪，擁有30OB膽機在發燒圈內更是其身份、地位、資歷以及經濟實力的象征。但在今天，300B膽管在國內音響市場并不是什么稀罕之物，難怪—些資深老發燒人士嘆言：現在的發燒友既幸運又幸福。我們何不借此機會DIY一番，過把300B癮呢!
