[圖文]自制小型功放及音箱(TDA1521)

自制小型功放及音箱(TDA1521)

一、功放

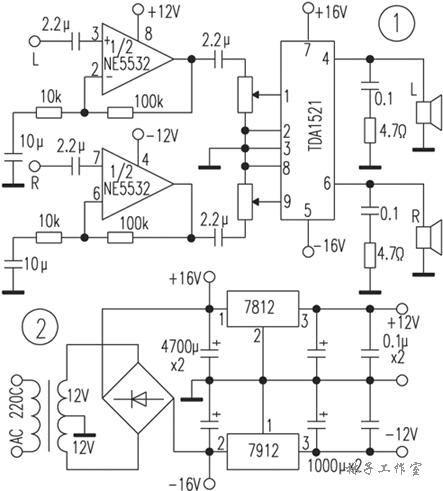

功放部分采用高保真集成塊ＴＤＡ１５２１，該集成電路外圍電路極其簡潔，而且還有過熱、靜噪、短路等保護電路，適合初學者自制。前級采用ＮＥ５５３２作１０倍線路放大。耦合電容可用國產ＣＢＢ電容，也可用鉭電容。前級電源經７８１５、７９１５穩壓獲得，電源變壓器應選用３０Ｗ以上的。整流管可用３Ａ全橋。功放部分電路見圖１，電源部分電路見圖２，線路板可用美工刀刻制，功放塊應加足夠大的散熱器。
　　二、音箱
　　１．喇叭單元：高音單元選用環繞箱用的３英寸高頻揚聲器。低音單元選用汽車音響用的４．５英寸揚聲器。
　　２．箱體制作：可用厚１０ｍｍ的中密度板制作，尺寸為高２７０ｍｍ，寬１７０ｍｍ，厚２２０ｍｍ，導相孔設計在后面，所以放置音箱時應與墻壁保持一定的距離。
　　接好功放及音箱，試聽一下吧。相信不足百元的造價打造出來的聲音不會令你失望。
