1引言

　　隨著社會的發展, 視頻監控技術在各行各業得到了廣泛的應用。如何讓用戶實現隨時隨地進行監控, 手機移動監控系統提供了一個很好的解決方案。通過無線網絡與互聯網的結合, 手機移動監控系統把監控設備的視頻信號通過移動互聯網絡傳輸, 實現實時在線監控現場情況。目前, 手機移動監控系統所采用的技術主要是利用J2ME 的P layer播放器技術, 進行現場監控, 不僅需要手機支持RTSP等實時流媒體協議, 而且對移動互聯網有一定的要求。本文利用J2ME 的Sprite, 以動畫的效果來顯示服務器傳輸過來的現場監控圖片, 模擬視頻監控, 達到實時視頻監控的要求。

　　2 系統的設計

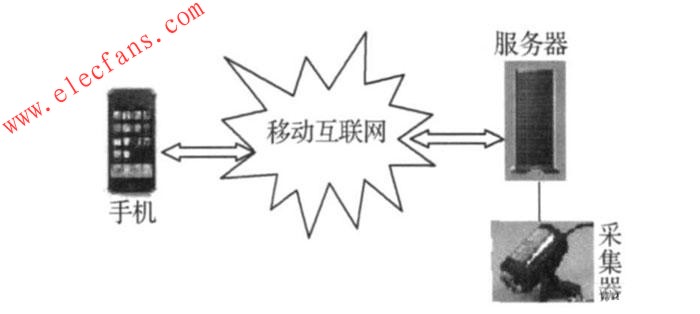

　　手機移動監控系統由視頻采集器、服務器、移動互聯網和手機4個主要部分組成, 整體架構如圖1所示。

　　圖1 整體架構圖

　　系統功能: 1) 視頻圖像的采集編碼, 將視頻采集器獲取的圖像以適當?shù)木幋a格式存放到服務器上; 2) 圖像的傳輸, 當用戶向服務器發送請求時,服務器根據請求將采集的圖像發送到用戶手機終端, 傳輸采用Datagram方式; 3) 圖像的顯示, 當手機終端獲取到圖像后, 如果是非異常情況, 將圖像以靜態的方式顯示出來, 如果是異常情況, 手機終端以動畫的形式顯示圖像視頻; 4) 其他輔助功能,如異常報警、訪問權限設置、視頻捕捉、監控設備控制等功能。

　　系統工作流程: 視頻采集器將現場情況采集傳輸?shù)椒?wù)器端, 服務器在接收到采集的數據后對數據進行相關處理并及時保存到數據庫中, 同時, 等待手機的連接訪問, 如果手機發出請求, 服務器就通過移動互聯網將采集的現場情況傳輸?shù)绞謾C終端, 以便用戶對現場情況進行監控。考慮到實際的網絡流量等問題, 而且現場(用戶的家中或辦公室)沒有異常情況時, 處于同一狀態, 因此監控系統只需發送一張現場關鍵幀圖片到用戶手機上, 只有現場出現異常情況時, 監控系統會警告用戶, 然后根據用戶的要求將現場的情況以關鍵幀圖片的方式連續發送到用戶手機上, 由用戶的手機通過J2ME 的Sprite把現場圖片以動畫效果的形式展現給用戶, 實現對現場的實時視頻監控, 并節約網絡流量。

　　服務器端的設計: 服務器端運行于遠程計算機, 由J2SE 實現, 其主要功能是捕獲并保存現場監控數據。具體步驟如下: 1) 獲取視頻采集器的地址; 2) 將視頻采集器采集的視頻序列輸入到數據池中; 3) 由服務器采用適當?shù)年P(guān)鍵幀算法, 從視頻序列中提取出相應的關鍵幀; 4) 根據客戶端的要求發送相應的關鍵幀圖片數據。

　　客戶端的設計: 客戶端的主要功能是以動畫效果來顯示服務器傳輸過來的現場監控圖片, 模擬視頻播放, 實現對現場的實時視頻監控。其硬件要求:

　　作為監控手機, 在本系統中無特別要求, 只需支持M IDP2. 0即可(目前手機已普遍支持M IDP2. 0)。

　　3 系統的實現

　　3. 1 服務器端的實現

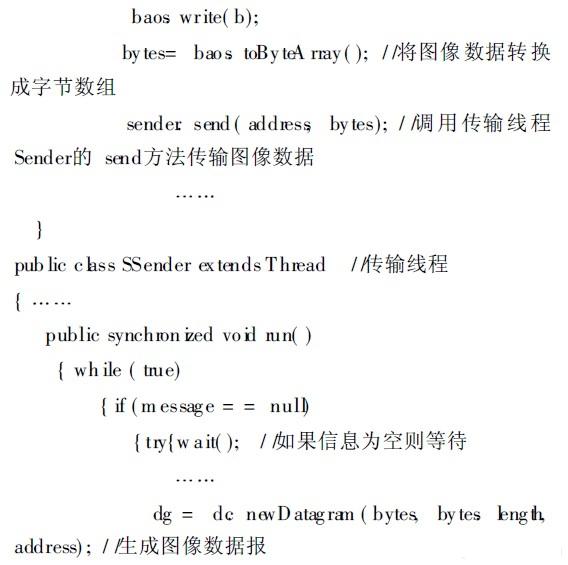

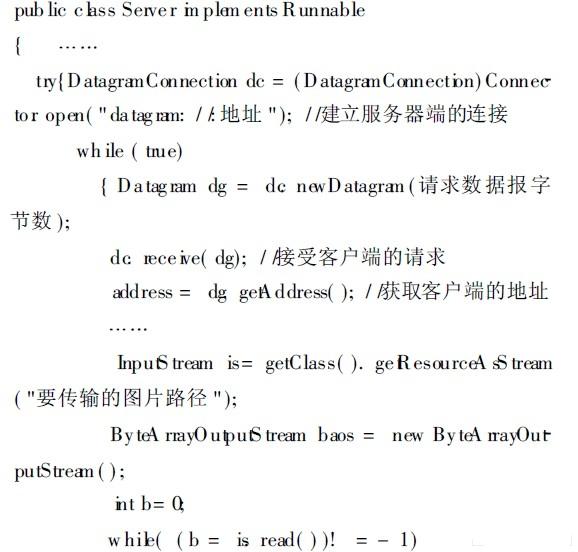

　　系統服務器平臺使用Apache Tom ca,t 對于服務器端的實現, 本文主要探討了如何進行服務器端的網絡連接和圖像數據的傳輸, 其中涉及的代碼為Server. java和Sender. java。Server. java用于建立服務器端的連接, 接受客戶端的請求, 根據客戶端的數據報獲取客戶端的地址, 然后將從采集器傳輸過來并經處理過的現場信息以圖片的方式由SSender. java傳輸?shù)接脩羰謾C終端。

　　3. 2 客戶端實現

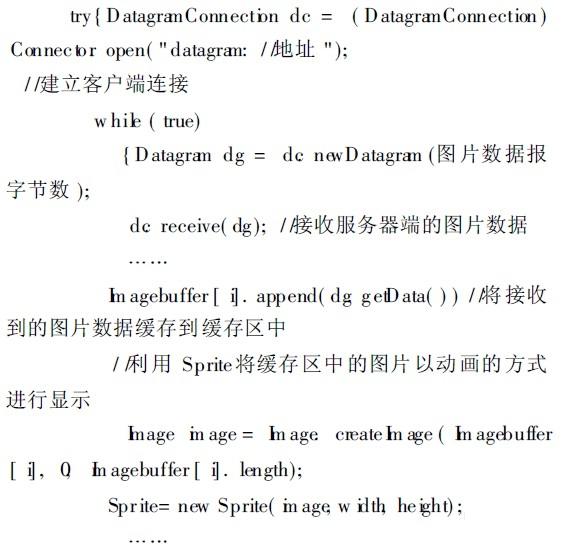

　　手機終端主要是涉及J2ME 中的用戶界面編程、客戶端通信、監控圖像顯示等方面的技術。MONitor. java代碼用于描繪用戶界面; Clien.t java代碼建立客戶端通信連接, 接受服務器端的圖片數據并顯示; CSender. java代碼類似服務器端的SSender。java代碼主要用于客戶端信息的傳輸。

　　public class C lientimplements Runnable

　　{

　　;

　　圖2 測試圖。

　　4 實驗

　　根據上述的設計與實現, 本文以Tom cat6. 0、J2MEW ire lesSToo lk it2. 5為實驗平臺對系統進行了測試, 測試結果如圖2所示。這三張圖片是手機以動畫效果播放監控現場情況時, 在不同時刻所捕捉的。系統測試的結果達到了實時視頻監控的要求。

　　5結語

　　本文提出的手機移動視頻監控系統解決方案,其創新之處在于: 利用Sprite技術以動畫效果的形式顯示現場監控情況, 達到了實時視頻監控的要求, 避免了目前采用手機播放器播放實時視頻存在的系列問題, 同時, 將動畫形式與靜態圖片形式結合起來, 節約了網絡流量。此種方案實現簡單, 不受手機型號限制和技術限制( 只要求手機支持M IDP2. 0即可), 適用性廣。
