DLP全稱Digital Light Processing，中文意思是數字光學處理技術，DLP核心是DMD芯片。DMD芯片是一種數據微鏡裝置，通過控制微鏡片對光線的偏轉來實現顯示投影圖像的目的。DLP技術與我們?nèi)粘Ｋf的大屏幕、平板顯示、LCD液晶顯示不同，它是一種前投（也叫正投）系統，主要應用于現今市場上的微投影產品，主要涉及3D立體投影機、移動式高清視頻產品、便攜式LED微型投影應用（如手持型、口袋型）等等。根據產品內部結構劃分，DLP投影機可分為單片式DLP投影機、雙片式DLP投影機和三片式DLP投影機類型。

DLP技術是德州儀器（TI）獨立開發的一種光線投影顯示技術，由美國德州儀器的Larry Hornbeck博士所研發。早年DMD芯片主要運用于機票印票機上，直到1993年這種以DMD為核心的光學系統才被命名為DLP。

DMD芯片工作原理：

DMD芯片內部結構圖

微反射鏡

在DMD芯片，微反射鏡是其最小的工作單位，也是影響其性能的關鍵。微反射鏡的體積非常小，但是依然擁有不同于液晶的復雜機械結構——每塊微反射鏡都有獨立的支撐架，并圍繞鉸接斜軸進行+/-12°進行的偏轉。對于微反射鏡這種微型機械，傳統的機械或是液壓控制已無法使用（即使能夠使用，也會由于機械磨損而迅速損壞），因此在微反射鏡的兩角布置了兩個電極，通過電壓控制控制偏轉，獲得了高精度的控制能力和無限的偏振壽命。

DMD工作時每一面微反射鏡以+/-12°進行偏轉

微反射鏡工作示意圖

微反射鏡是依靠反射光線工作的，其偏轉能力是其關鍵，如上圖所示這是一個偏轉角度達+/-12°微反射鏡的工作示意圖，在微反射鏡開啟狀態時（On State，+12°），入射光線（光源）的入射角達到12°，反射角亦達12°（兩者相加即是24°），此時光能最大，即為（255，255，255）；若微反射鏡偏向關閉（Off State，-12°）狀態，此時鏡頭接收到的光線越來越小，到達關閉狀態時，亮度最低，即為（0，0，0）。

DMD微反射鏡工作原理

德州儀器DLP Pico投影技術方案：

作為DLP技術擁有者，德州儀器針對投影市場推出DMD芯片及相應視頻處理芯片，稱之為DLP Pico顯示技術的一系列DLP產品方案。德州儀器自家不生產DLP投影機，只提供DLP Pico芯片組，主要包括兩個器件：數字微鏡器件 （DMD） 和顯示控制器。一些芯片組還包括 PMIC/LED 驅動器。針對不同DLP微投影技術應用，德州儀器推出主要適用于智能手機、平板電腦等移動便攜設備，高清/全高清的Pico 投影儀，頭盔、耳機及眼鏡等可穿戴設備，智能家居顯示器，數字標牌，移動智能電視等多種DLP Pico芯片組綜合解決方案。

德州儀器針對移動便攜產品的DLP產品系列

德州儀器針對微型投影機的DLP產品系列

德州儀器針對可穿戴設備的DLP產品系列

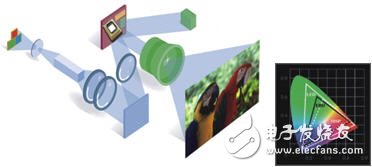

針對DLP投影機色彩飽和度、亮度低的問題，德州儀器還推出了“極致顏色”技術，采用DDR芯片取代SDR芯片組的改變，來達到增強圖像的色彩處理。 簡單來說，極致色彩技術便是采用三原色和三補色結合的色輪，以及適當?shù)纳收{(diào)配算法電路，以達到提升單片式DLP投影機色彩顯示能力的目的。針對德州儀器的這一理念，各家DLP投影機廠商根據不同情況設計的極致色彩技術色輪也不盡相同，所以，成像質量也會有比較大的差別。

目前，針對投影市場上主流的顯示技術，有使用傳統LCD液晶顯示投影機、微投影技術的DLP投影機、以及據稱在色彩飽和度、對比度上均有不錯效果的3LCD投影技術。大多數非日系投影機品牌采用了DLP投影技術，而在日系品牌中包括三菱電機、日立、夏普等品牌中DLP投影機也占據了較為重要的位置。

下面來簡單了解下投影機市場上一些常見的DLP品牌及其整合DLP技術優勢推出針對性的DLP系列開發工具（德州DLP LightCrafter評估模塊）、DLP成品集成解決方案。

一、德州儀器（TI）DLP LightCrafter 評估模塊

TI DLP LightCrafter 評估模塊

描述：

DLP? LightCrafter? 是一種將投射光集成到工業、醫療和科學應用中的緊湊型評估模塊。這個基于 DLP 的平臺使需要小型、低成本的智能高速圖形顯示器的終端器件開發周期加快。DLP LightCrafter 采用 0.3 WVGA 芯片組，提供多種嵌入式功能，例如：結構光投影、智能照明、波長選擇和便攜式顯示。

開發人員可以通過 DLP LightCrafter 的基于 USB 的應用程序編程接口 （API） 和易于使用的圖形用戶界面 （GUI） 輕松地創建、存儲和顯示高速圖形序列。該模塊還采用功能強大的 TMS320DM365 數字媒體處理器，該處理器基于德州儀器 （TI） 提供的 DaVinci 技術。通過 ARM9 DSP 內核，DLP LightCrafter 的 DM365 運行 Linux 操作系統，使用戶能夠圍繞 0.3 WVGA 芯片組開發完整的嵌入式系統。使用可配置的輸入/輸出觸發器可以方便地與攝像機、傳感器或其他外設同步。

DLP LightCrafter 包括一個由 Young Optics International 開發并制造的 RGB LED 光引擎。該光引擎專門為 DLP3000 DMD 設計，可以產生明亮的、寬縱橫比的圖案，非常適用于各種環境光環境。對于需要更高亮度的應用，可以添加主動冷卻和熱管理系統以實現超過 50 流明的光輸出。

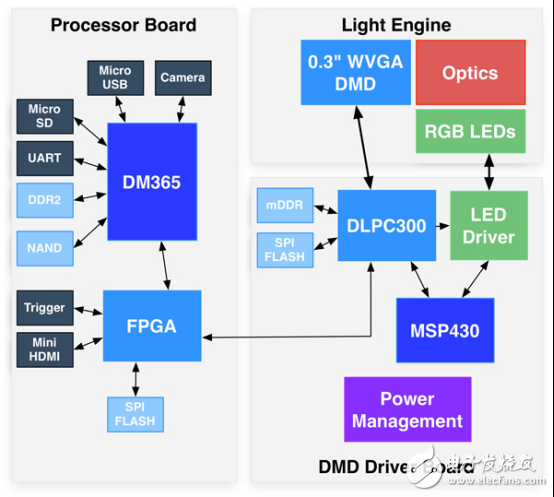

DLP 0.3 WVGA 芯片組參考設計

DLP LigHTCrafter將經過實踐檢驗的組件與增強的處理速度和功能相結合，并將其緊湊地設計在一起。開發人員可以通過DLP LightCrafter的基于USB的API和易用的圖形用戶界面，輕而易舉地創建、存儲和顯示高速圖形。

DLP LightCrafter 核心參考德州儀器DLP 0.3吋WVGA芯片組設計，該芯片組原來應用于Pico微投影機，可支持可靠、高速的空間光調制器。該芯片組有兩個主要組件，一個是DLP3000，它是由415872個微鏡組成的MEMS設備；另一個是DLPC300，它是一個可提供便捷的用戶界面的數字式控制器，能確保微鏡陣列可靠、高速的運行。

特性：

· 具有 20L 光輸出的 RGB LED 光引擎

· 使用本機 DLP3000 分辨率 （608 x 684） 的高速圖形

- 高達 4000Hz 的二進制圖形速率

- 高達 120Hz 的 8 位灰度圖形速率

· 顯示高達 WVGA 分辨率 （854 x 480） 的圖像或視頻

· 可配置的 I/O 觸發器可與攝像機、傳感器等同步

· 運行嵌入式 Linux 的 DM365 嵌入式處理器

· 用于存儲圖形和序列的 128MB NAND 閃存

· USB、迷你 HDMI、UART 接口

· 基于 USB 的 API 和主機 GUI

· 緊湊的尺寸： 117mm x 65mm x 23mm

TI DLP LightCrafter評估模塊主要包括4710-G2、3010、2010等系列產品。

4710-G2 評估模塊可用于評估最小的 TI 全高清 Pico 顯示芯片組：DLP Pico? 0.47 英寸 TRP 全高清 1080p 顯示芯片組。應用領域包括將 Pico 投影整合于數字標牌、移動投影儀（電池供電和交流電源供電）、無屏電視、控制面板、交互式顯示器和諸如頭戴式顯示器 （HMD） 等可穿戴設備。

3010 評估模塊同樣支持全高清 Pico 顯示芯片組。DLP 0.3 英寸 （7.62 mm） TRP HD 720p 視頻和數據顯示芯片組（包含 DLP3010 數字微鏡器件 （DMD）、DLPC3433/DLPC3438 顯示控制器和用于電源管理的 DLPA2005 LED 驅動器）將帶來更明亮、更高效的顯示效果。

另外，2010 評估模塊用于快速評估 TI 0.2 英寸 TRP WVGA 顯示芯片組的開發。 此款 180mW 超低功耗芯片組包含 DLP2010 數字微鏡器件、DLPC3435 顯示控制器和 DLPA2005 電源管理/LED 驅動器。

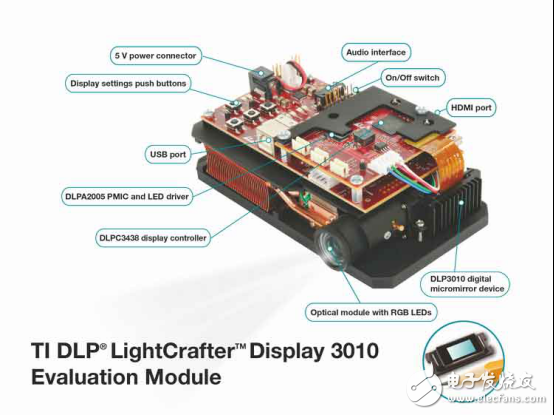

DLP LightCrafter Display 3010 評估模塊

二、中達電通（臺達）DVS系列DLP背投顯示單元

中達電通依托DLP投影機技術優勢，提供工業級別一體化顯示產品，主要DLP背投顯示單元包括50英寸、60英寸、67英寸、70英寸、80英寸4:3和16:9規格，適合任何一款UHP光源、LED光源及Laser激光光源臺達光機引擎。中達電通DLP一體化顯示單元均可提供標準后維護、電動前維護系列產品，適合多層堆疊及弧形拼接，滿足用戶不同場合環境的顯示墻安裝需求。

中達電通一體化顯示單元主要包括四大類目：DLP顯示拼接、LCD顯示拼接、LED顯示拼接、DLP工程投影。

DLP顯示拼接：

DLP投影顯示單元由DLP投影光機引擎、投影屏幕、反射鏡、調整機構、箱體等部分組成，構成一體化的獨立箱體式顯示單元。中達電通DVS系列投影顯示單元采用通用箱體設計，標準一次反射結構設計。

DLP顯示拼接綜合方案包括：LED光源系列、Laser光源系列、UHP雙燈系列、DLP前維護拼接屏系列。

LED光源系列 - 具體示例：

LED光源系列產品采用TI 最新0.7“ / 0.95” LVDS DLP? DMD 顯示芯片、DarkChip3?技術及極致色彩? （BrilliantColor?）技術，顯著增強對比度，提升亮度。物理分辨率達到1024×768、1400×1050以及1920×1080高清，提供精細的像素表現。其采用的全新一代LED光源，能在更寬的色域范圍內呈現最生動的真實色彩。產品使用壽命達到60000小時，無需色輪等耗材，實現真正免維護，節省顯示墻運行成本。

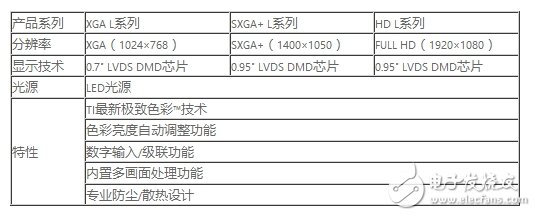

LED光源系列產品規格說明（一）

LED光源系列產品規格說明（二）

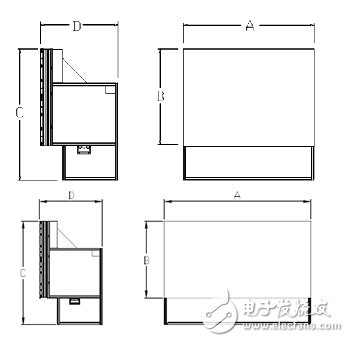

LED光源產品詳細參數

DLP工程投影：

中達電通DLP工程投影系統為母公司臺達集團旗下兩個知名品牌投影機廠商DP，VIVITEK提供，擁有DLP技術從低端到30，000流明高端完整產品線，光源從傳統UHP光源到LED光源進而到激光光源系統等完整系列，并提供多個系列超高表現力的三片式及單片式DLP投影系統。

三、Vtron DLP超高分辨率可視化拼接墻

Vtron DLP超高分辨率數字顯示拼接墻系統是面向控制室、指揮室應用的超高分辨率顯示系統，擁有電信級的高可靠性和完美的顯示效果。系統從光源、驅動、電源到信號輸入采用全鏈路冗余設計，關鍵部件支持在無需斷電的工作模式下進行熱插拔維護，并且具備業務自動恢復功能，使系統擁有99.999%的業內最高可用度。系統根據不同應用場合配置LED激光光源，畫面呈現色彩艷麗、生動逼真，配合獨創的智能亮度、色彩立體免維護技術，使畫面效果能夠自動保持持久一致，無需人為干預調試，大大降低了用戶的擁有成本。同時，用戶可根據使用的空間、環境條件的不同，按需選擇不同類型的DLP顯示單元；根據應用場景的差異，選擇不同技術架構的多屏處理器；根據操控體驗的需求，選擇具有“集中管理、一體化控制、觸控界面”的顯控軟件。

Vtron DLP超高分辨率數字顯示拼接墻系統能夠為各行業的業務數據、流程、位置等綜合信息集中呈現及可視化管理的需要，提供一個超高分辨率、超大畫面的一體化協同顯示控制平臺。

目前，Vtron DLP拼接墻系統提供一體化DLP集成顯示方案，包括Visionpro C系列、Visionpro V系列、Visionpro E系列、Visionpro 3D 顯示單元，Ark系列、AP系列、HC系列分布式多屏處理器及相應開發控制軟件系統。

顯示單元Visionpro C系列 - 具體示例：

Visionpro C系列顯示單元作為VTRON主流LED光源DLP顯示產品，擁有業界領先的“單基色6顆陣列式冗余LED固態光源”，整墻全周期色彩、亮度智能立體免維護以及獨創的“雙電網接入”熱冗余備份等多重智能無憂保護等一系列先進的獨創技術。

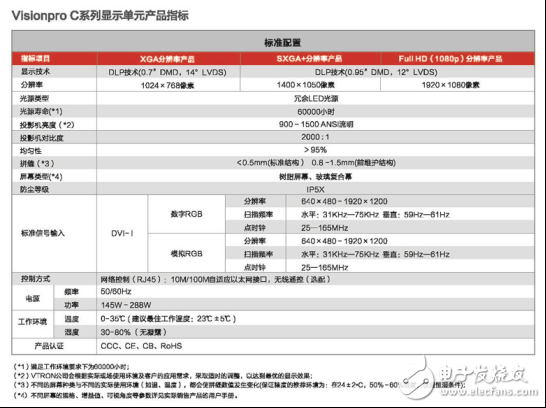

Visionpro C系列顯示單元產品指標

特點：

1、超長使用壽命，綠色環保

具有60000小時超長使用壽命，不需要更換光源；

無色輪等易耗部件，免除后期維護成本；

不含汞、鈉等有害物質，綠色、環保，無污染；

2、全周期色彩、亮度智能立體免維護技術（Full-cycle Maintenance Free）

整墻畫面永久均衡、一致，無需人為干預；

智能自診斷，自動業務即時恢復；

3、業內領先的LED顯示技術，高畫質享受

LED光源輸出亮度范圍900-1500 ANSI流明，畫面亮麗通透，更優觀感舒適度；

色度均勻性達到95％，畫面均勻一致，色彩呈現更加絢麗逼真；

4、最為完善的信號輸入及處理方案

強大多信號接入處理能力，支持雙DVI桌面、2通道、4通道、SDI等信號輸入板可選；

融合DVI/VGA、CVBS/YPbPr、HDMI、3G-SDI等豐富信號接口，更經濟，更實用；

5、多重智能保護，安全無憂

1＋1熱備份冗余電源，安全可靠；

模塊化設計，信號處理板熱插拔，無需斷電即可實現快速維護，省心省力；
