MAX4208, MAX4209 超低失調/漂移、高精度儀表

MAX4208, MAX4209 超低失調/漂移、高精度儀表放大器，提供REF緩沖器,失調低至20µV

MAX4208, MAX4209概述

MAX4208/MAX4209超低失調/漂移儀表放大器具有高精度、低功耗、滿擺幅輸出、高增益帶寬積等特性，并具有帶緩沖的REFIN/MODE輸入，采用極小的µMAX®封裝。該系列器件采用頻譜擴展和自穩零專利†技術，可以連續測量并校準輸入失調，消除時間漂移、溫度漂移、1/f噪聲的影響。利用這種技術可以獲得低于20µV的失調電壓，提供地電位檢測和超低CMOS輸入偏置電流，并可獲得高共模抑制比。

MAX4208/MAX4209提供高阻輸入，優化用于小信號差分信號(±100mV)。所有器件具有750kHz的增益帶寬積。

MAX4208的增益可通過兩個外部電阻調節，或?qū)B連接至OUT配置為單位增益。MAX4209提供精度為±0.03% (典型值)的10V/V、100V/V或1000V/V固定增益(后綴分別為T、H和K)。這兩款器件都帶有基準輸入(REF)，用于建立輸出偏置，允許在單電源供電時處理雙極性信號。在這兩款器件中，REFIN/MODE是高精度單位增益緩沖器輸入，用于設置建立輸出偏置的REF電壓。內部REF緩沖器可通過簡單的電阻分壓器設置基準或使用ADC基準，沒有任何負載誤差。

MAX4208/MAX4209采用2.85V至5.5V單電源供電，僅消耗750µA靜態電流(內部緩沖器關斷)，關斷模式下僅消耗1.4µA。REF接地、REFIN/MODE接V_SS時，這些放大器還可采用±2.5V雙電源供電，MAX4208/MAX4209提供節省空間的8引腳µMAX封裝，工作于汽車級溫度范圍(-40°C至+125°C)。

MAX4208/MAX4209 pdf datasheet (Instrumentation Amplifiers)

MAX4208, MAX4209關鍵特性

超低輸入失調電壓

+25°C時，±20µV (最大值)

±0.25% (最大值)增益誤差

低失調電壓漂移：0.2µV/°C

1pA CMOS輸入偏置電流

具有滿擺幅輸出，實現真正的地電位檢測

帶緩沖的REF輸入，用于高精度產品，可處理雙極性信號

2.85V至5.5V單電源供電(或±1.425V至±2.75V雙電源供電)

750µA電源電流

關斷模式下消耗1.4µA

750kHz增益帶寬積

工作于-40°C至+125°C汽車級溫度范圍

纖小的8引腳µMAX封裝

MAX4208, MAX4209應用/使用

化學傳感器單元偏置，用于氣體監測器
汽車變送器應用
電池供電醫療設備
差分電壓放大
工業過程控制
筆記本電腦
精密低端電流檢測
應變儀放大器

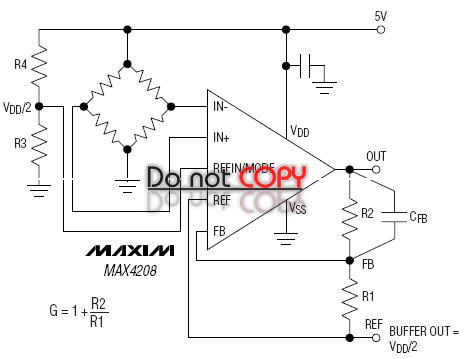

MAX4208, MAX4209應用電路

閱讀全文
