引言

心血管疾病是威脅人類生命健康的嚴重疾病，且發病年齡呈現年輕化的趨勢。隨著人們健康意識的增強，自我保健的需求不斷增長，醫院中精度高但使用不便的心電圖儀已不能滿足人們對心臟進行日常監護的需求。因此基于光電容積脈搏波（Photo-Plethysmography，簡稱PPG）技術的可穿戴式心率測量設備被廣泛應用于心率監測領域。雖然市面上已有多種便攜式心率儀，但大部分不能在人們進行日?；顒訒r應用，只能進行短時間段的監測，不能有效抵抗運動干擾。夾于耳垂或頭戴式的測量設備也不利于用戶體驗。

基于以上考慮，本文以STM32L152CB為控制核心，設計出了一款可以戴在手腕上的低功耗穿戴式心率計，設備體積小、攜帶方便、抗干擾能力強、測量精度高，可以在不影響使用者日?；顒拥那闆r下長時間、實時地測量心率，有助于對心血管疾病的預防和及時發現。

1、系統設計

1.1、硬件設計

硬件電路主要包括6個單元模塊：電源系統模塊、PPG信號檢測傳感單元模塊、信號放大及濾波電路，加速度傳感器、低功耗藍牙4.0通信模塊和微控制器。整個硬件嵌入可通過彈性腕帶佩戴在手腕上，通過與上位機（如智能手機等）通信，將測量的數據傳送給上位機處理及顯示，系統結構如圖1所示。

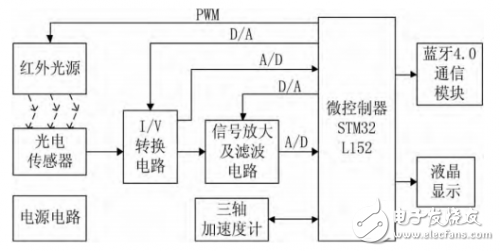

圖1 ?心率計系統結構圖

由于穿戴式設備對體積和重量的嚴格要求，設計的穿戴式心率計采用型號為LIR2450的可充電式鋰離子紐扣電池作為電源。紅外光源產生及控制電路的作用是提供PPG技術需要的波長穩定且光強可控的紅外光源，采用紅外光源模塊SFH4050，并由微控制器產生的PWM波控制其開通或關閉。PPG信號I/V變換電路將光電傳感器BPW34S感應到的微弱電流PPG信號轉換成較大的電壓信號，為了解決PPG信號中直流分量放大會導致運算放大器飽和的問題，采取將該單元電路的輸出經低通數字濾波后反饋到輸入端以抵消直流分量的措施。由于經I/V變換電路放大后的PPG信號幅度不足以被以有效精度采集到STM32L152CB中，需要對PPG信號進行二級放大。為了消除直流分量對交流分量放大的影響，采用了差分放大電路結構并同時對PPG信號進行了低頻濾波。

1.2、軟件設計

穿戴式心率計系統的軟件架構如圖2所示。初始化配置好ADC、DAC、SPI、I2C、三軸加速度等外設的工作模式后，調整定時器輸出的100kHz的PWM波的脈寬，使光源電路電流穩定為20mA，設置一個定時周期10ms的自動重裝載模式的定時器并使其中斷，然后使微控制器（MCU）進入低功耗睡眠模式。定時器將每隔10ms喚醒一次MCU，隨后MCU執行圖2中所示10ms定時器的中斷程序，完成對PPG信號I/V轉換電路輸出的低通濾波。為了使PPG信號電壓放大電路與I/V轉換電路間的信號同步，使用2ms定時器中斷喚醒MCU并執行圖2所示的2ms定時器中斷程序，完成心率的計算并通過藍牙4.0輸出到上位機，隨后MCU再次進入低功耗睡眠模式，等待10ms定時器喚醒。

圖2 系統軟件架構圖

1.2.1、消除PPG信號中運動干擾噪聲原理

應用自適應濾波器消除PPG信號中運動干擾噪聲的原理如圖3所示。圖中a（t）是三軸加速度計檢測到的被測部位t時刻的加速度，將其作為自適應濾波器的輸入信號。將含有噪聲的PPG信號y（t）與ω贊（t）的差y贊（t）作為誤差信號反饋到自適應濾波器，使自適應濾波器不斷調整系數以使其輸出ω贊（t）更加接近噪聲信號ω（t），也相當于是自適應濾波器的結構h贊（t）更加接近物理模型h（t）。即經自適應濾波系統濾波后輸出的誤差信號y贊（t）可作為相對準確的脈搏波信號用于提取心率值。

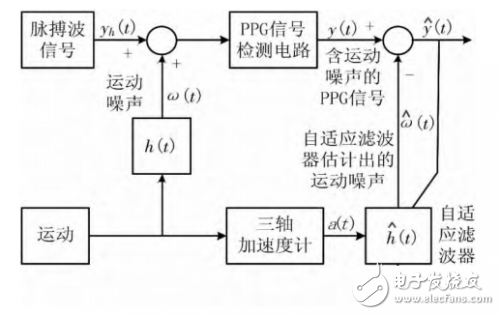

圖3 ?自適應濾波法消除PPG信號中運動干擾噪聲原理圖

1.2.2、變步長LMS自適應濾波算法

在自適應最小均方誤差（LeastMeanSquares，LMS）算法中，要使誤差信號的最小均方值E［e2（k）］最小，即自適應濾波器輸出y（k）越接近期望信號d（k），步長因子μ的選擇是一個關鍵問題。理想的情況是：在自適應過程開始時，在收斂值范圍內，取較大的μ，以使系數向量快速向最優解逼近；當系數向量快逼近到最優解時，取較小的μ，減小穩態失調誤差［8-9］?？梢曰谶@種改變步長因子大小的思想改進LMS算法。改進的LMS算法如下：

1.3、低功耗設計

本系統的低功耗主要體現在以下幾方面：選用超低功耗的STM32L152CB微控制器，動態改變微控制器的時鐘及工作模式；根據執行任務的不同，通過內部寄存器設置微控制器和各個外設工作在不同的時鐘頻率；通過定時器中斷自由切換微控制器的工作模式，即高速運行狀態和低功耗睡眠模式，有效降低其功耗；采用低功耗藍牙4.0作為數據收發模塊等。
