串聯型穩壓電源

??? 串聯型穩壓電路是最常用的電子電路之一，它被廣泛地應用在各種電子電路中，它有三種表現形式。
??? 1。如圖1所示，這是一種最簡單的串聯型穩壓電路(有些書稱它是并聯型穩壓電路，我個人始終認為應是串聯型穩壓電路），電阻RL是負載電阻，R為穩壓調整電阻有叫限流電阻，D為穩壓管。這種電路輸出的穩壓值等于D的標稱穩壓值，其工作原理是利用穩壓管工作在反向擊穿的特性來實現的。圖2是穩壓管的伏安特性曲線，從此曲線中我們看到反向電流在一定范圍內大幅變化時其端點的電壓基本不變。當RL變小時，流過RL的電流增加，但流過D的電流卻減少，當RL變大時，流過RL的電流減少，但流過D的電流卻增大，所以由于D的存在使流過R的電流基本恒定，在R上的壓降也基本不變，所以使其輸出的電壓也基本保持不變。
??? 當負載要求較大的輸出電流時，這種電路就不行了，這是因為在此時R的阻值必須減少，由于R的減少就要求D有較大的功耗，但因目前一般的穩壓管的功耗均較小，所以這種電路只能給負載提供幾十毫安的電流，彩電30V調諧電壓通常都以這種電路來取得。
??? 2。如圖3所示，這種電路是針對上面所說電路的缺點而改進的電路，與第一種電路不同的是將電路中的R換成晶體管BG，目的是擴大穩壓電路的輸出電流。我們知道，BG的集電極電流IC=β*Ib,β是BG的直流放大系數，Ib是晶體管的基極電流，比如現在要向負載提供500MA的電流，BG的β=100，那末電路只要給BG的基極提供5MA的電流就行了。所以這種穩壓電路由于BG的加入實際上相當于將第一種穩壓電路擴充了β倍，另外由于BG的基極被D嵌定在其標稱穩壓值上，因此這種穩壓電路輸出的電壓是V0=VD-0.7v，0.7V是BG的B，E極的正偏壓降。
??? 在實際應用中，我們常常對不同的電路提供不同的供電電壓，即要求穩壓電源的輸出電壓可調，為此出現了第三種形式的串聯形穩壓電路。

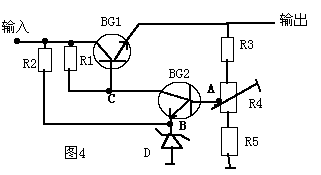

??? 3。第二種穩壓電路雖能提供較大的輸出電流，但其輸出電壓卻受到穩壓管D的制約，為此人們將第二種電路稍作改動，使之成為輸出電壓連續可調的串聯型穩壓電源。基本電路如圖4所示，從電路中我們可看出，此電路較第二種電路多加了一只三極管和幾只電阻，R2與D組成BG2的基準電壓，R3，R4，R5組成了輸出電壓取樣支路，A點的電位與B點的電位進行比較（由于D的存在，所以B點的電位是恒定的），比較的結果有BG2的集電極輸出使C點電位產生變化從而控制BG1的導通程度（此時的BG1在電路中起著一個可變電阻的作用），使輸出電壓穩定，R4是一個可變阻器，調整它就可改變A點的電位（即改變取樣值）由于A點的變化，C點電位也將變化，從而使輸出電壓也將發生變化。這種電路其輸出電壓靈活可變，所以在各種電路中被廣泛應用。
