目前，我國生產的電阻器品種繁多，要想、正確識別、使用電阻器，必須了解電阻器的規格標志方法。電阻器常用的規格標志方法有兩種，即直標法和色標法。
一、直標法
直標法就是在電容器的表面直接標出其主要參數和技術指標的一種方法。直標法可以用阿拉伯?dāng)?shù)字和文字符號標出。電容器的直標內容及次序一般是:①商標;②型號;③工作溫度組別;④工作電壓;⑤標稱電容量及允許偏差;⑤電容溫度系數等。上述直標內容不一定全部標出。
例: C841 250V 2000pF 士5%
示例標志的內容是: C841 型精密聚苯乙烯薄膜電容器，其工作電壓為250V ，標稱電容量為2000pF ，允許偏差為±5% 。
二、色標法

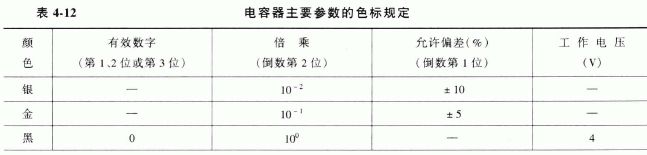

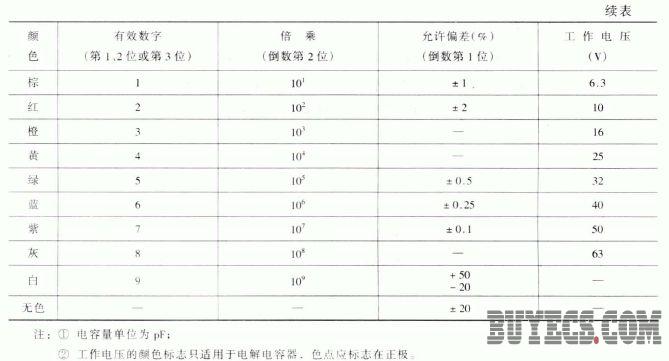

色標法就是用不同顏色的色帶或色點，按規定的方法在電容器表面上標志出其主要參數的標志方法。電容器的標稱值、允許偏差及工作電壓均可采用顏色進行標志，其規定見表4-12 。
電容器的色標示例:
標稱電容量為0.047μF 、允許偏差為±5% 的電容器的表示方法如圖4-6 所示。
