電阻器的阻值變化規律
電阻器的阻值變化規律反映了電位器輸出特性的函數關系，所以又把這種變化規律稱為輸出特性。

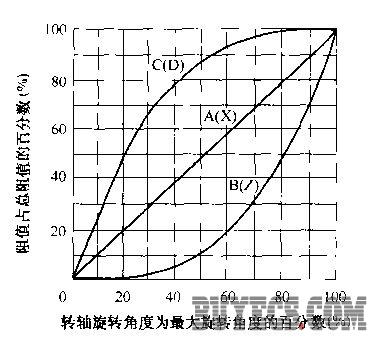

電阻器的阻值變化規律是指其阻值與滑動觸點旋轉角度或滑動行程之間的變化規律，通常可分為線性和非線性兩大類，而非線性的又分為指數式、對數式及特殊函數式(如正弦式和余弦式)種類型。常用的電位器阻值變化規律有三種，即直線式(X型)、指數式(Z型)以及對數式(D型)。這三種形式的變化規律曲線如圖1所示。圖中的縱坐標表示電阻值變化的百分?jǐn)?shù)，橫坐標表示電位器轉軸旋轉角度為最大旋轉角度的百分?jǐn)?shù)。通常直線式、指數式和對數式又分別用A、B、C表示。
轉軸旋轉角度為最大旋轉角度的百分?jǐn)?shù)(%)
電位器各種阻值變化規律的特點及應用場合
??
