色環電阻的識別方法

色環電阻，是在電阻封裝上（即電阻表面）涂上一定顏色的，來代表這個電阻的阻值。具體讀法可參考下圖

　　黑，棕，紅，橙，黃，綠，藍，紫，灰，白

　　0， 1， 2， 3， 4， 5， 6， 7， 8， 9

　　倒數第二環，表示零的個數。

　　最后一位，表示誤差。

　　這個規律有一個巧記的口訣：棕一紅二橙是三，四黃五綠六為藍，七紫八灰九對白，黑是零，金五銀十表誤差

　　例如，紅，黃，棕，金 表示240歐。

　　色環電阻分四環和五環，通常用四環。

　　倒數第二環，可以金色（代表×0.1）和銀色的（代表×0.01），最后一環誤差可以無色（20%）。

　　五環電阻為精密電阻，前三環為數值，最后一環還是誤差色環，通常也是金、銀和棕三種顏色，金的誤差為5%，銀的誤差為10%，棕色的誤差為1%，無色的誤差為20%，另外偶爾還有以綠色代筆誤差的，綠色的誤差為0.5%。精密電阻通常用于軍事，航天等方面。

　　色環實際上是早期為了幫助人們分辨不同阻值而設定的標準，事實上，在普及萬用表的今天，這種標識已經很少有其存在的意義了。而且色環電阻也比較大，不適合現代高度集成的性能要求。

　　現在應用還是很廣泛的，如家用電器、電子儀表、電子設備常常可以見到。

再談談色環電阻的識別技巧

色環電阻是應用于各種電子設備的最多的電阻類型，無論怎樣安裝，維修者都能方便的讀出其阻值，便于檢測和更換。但在實踐中發現，有些色環電阻的排列順序不甚分明，往往容易讀錯，在識別時，可運用如下技巧加以判斷：

　　技巧1：先找標志誤差的色環，從而排定色環順序。最常用的表示電阻誤差的顏色是：金、銀、棕，尤其是金環和銀環，一般絕少用做電阻色環的第一環，所以在電阻上只要有金環和銀環，就可以基本認定這是色環電阻的最末一環。

　　技巧2：棕色環是否是誤差標志的判別。棕色環既常用做誤差環，又常作為有效數字環，且常常在第一環和最末一環中同時出現，使人很難識別誰是第一環。在實踐中，可以按照色環之間的間隔加以判別：比如對于一個五道色環的電阻而言，第五環和第四環之間的間隔比第一環和第二環之間的間隔要寬一些，據此可判定色環的排列順序。

　　技巧3：在僅靠色環間距還無法判定色環順序的情況下，還可以利用電阻的生產序列值來加以判別。比如有一個電阻的色環讀序是：棕、黑、黑、黃、棕，其值為：100×10000=1MΩ誤差為1％，屬于正常的電阻系列值，若是反順序讀：棕、黃、黑、黑、棕，其值為140×1Ω=140Ω，誤差為1％。顯然按照后一種排序所讀出的電阻值，在電阻的生產系列中是沒有的，故后一種色環順序是不對的。

?

色環電阻的分類方法

　　色環電阻是電子電路中最常用的電子元件，采用色環來代表顏色和誤差，可以保證電阻無論按什么方向安裝都可以方便、清楚地看見色環。色環電阻的基本單位是：歐姆（Ω）、千歐（KΩ）、兆歐（MΩ）。1000歐（Ω）=1千歐（KΩ），1000千歐（KΩ）=1兆歐（MΩ）。

　　色環電阻用色環來表示電阻的阻值和誤差，普通的為四色環，高精密的用五色環表示，另外還有六色環表示的（此種產品只用于高科技產品且價格十分昂貴）。下表為色環電阻對照關系，其識別方法如下：

　　四色環電阻 就是指用四條色環表示阻值的電阻，從左向右數，如圖所示。第

一道色環表示阻值的最大一位數字；第二道色環表示阻值的第二位數字；第三道色環表示阻值倍乘的數；第四道色環表示阻值允許的偏差（精度）。

　　例如一個電阻的第一環為紅色（代表2）、第二環為紫色（代表7）、第三環為棕色（代表1）、第四環為金色（代表±5%），那么這個電阻的阻值應該是270Ω，阻值的誤差范圍為±5%。

　　（2）五色環電阻

　　五色環電阻 就是指用五色色環表示阻值的電阻，從左向右數，如圖所示。第一道色環表示阻值的最大一位數字；第二道色環表示阻值的第二位數字；第三道色環表示阻值的第三位數字；第四道色環表示阻值的倍乘數；第五道色環表示誤差范圍。

　　例如以個五色環電阻，第一環為紅（代表2）、第二環為紅（代表2）、第三環為黑（代表0）、第四環為黑（代表0）、第五環為棕色（代表±1%），則其阻值為220Ω×10

º=220Ω，誤差范圍為±1%。

　　（3）六色環電阻

　　六色環電阻 就是指用六色環表示阻值的電阻，如圖所示，六色環電阻前五色環與五色環電阻表示方法一樣，第六色環表示該電阻的溫度系數。

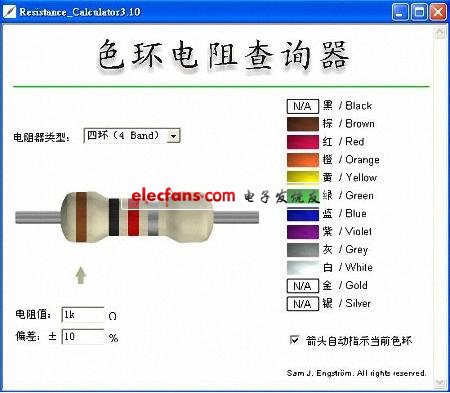

再來幾個好工具：色環電阻計算器,色環電阻計算軟件? 色環電阻識別計算器
