四、熱敏電阻應用實例

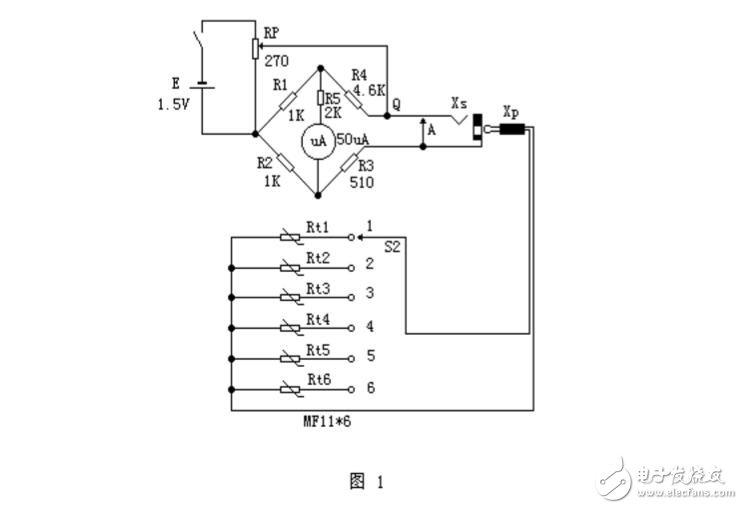

　　1、第一個應用實例是多點測溫儀。如圖1所示。R1~R5以及表頭uA組成測量電橋。其中，R2、R3是電橋的平衡電阻，R1為起始電阻，R4為滿刻度電阻。當XP未插入XS中時，表頭滿刻度，起著校正作用。電位器RP為電橋提供一個穩定的直流電源。R5與表頭uA串聯，起修正表頭刻度和限制流經表頭電流的作用。

　　Rt1~Rt6為MF11型負溫度系數熱敏電阻器，分別安裝在六個待測溫度的場所。S2為安裝在監測室內的切換開關。當插頭XP插入插座XS中后，XS中的Q與A自動分開，操作撥動開關S2便可測出各點的溫度，通過表頭uA顯示讀數。

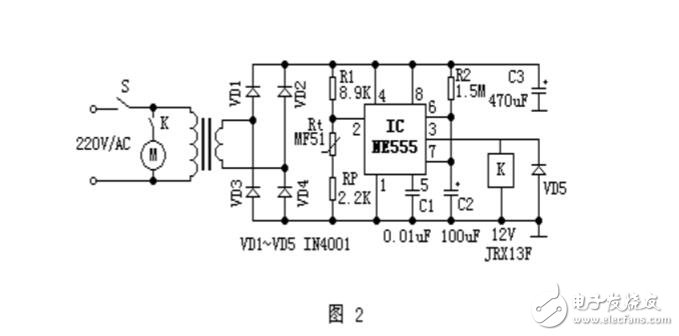

　　2、第二個應用實例是溫控吊扇。如圖2所示。R1、Rt和RP構成測溫電路。其中Rt為負溫度系數熱敏電阻器MF51。IC為時基集成電路NE555，它與R2、C2構成單穩態延時電路。繼電器K為執行器件，其觸點K直接控制吊扇電動機M電源的通斷。C3與VD1~VD4以及T構成降壓、整流濾波電路，向溫控電路提供所需的直流電源。

　　當室溫低于設定溫度值時，Rt的阻值較大，IC的2腳電位高于1/3電源電壓，其輸出端IC的3腳為低電平，K處于釋放狀態，吊扇不工作；當室溫高于設定溫度時，Rt的阻值下降至某一數值，它與RP的串聯電路的電壓降低到小于1/3電源電壓，于是IC的2腳由高電平變?yōu)榈碗娖剑琁C的3腳此時輸出高電平，繼電器K吸合，吊扇運轉。當室溫逐漸下降至設定溫度以下時，電路將重復上述過程，從而使室內溫度穩定于某一溫度值。

　　在圖2電路中，調節RP的阻值可改變控制溫度。單穩態電路延時時間由R2、C2的取值決定，可按T=1.1R2C2估算，采用圖中所示參數，T約為150S。單穩態的作用，是使室溫降至設定溫度后能延遲一段工作時間，避免吊扇啟、停過于頻繁。

　　五、熱敏電阻的標稱阻值Rc指的是什么？

　　標稱阻值Rc一般指環境溫度為25℃時熱敏電阻器的實際電阻值。

　　常用的電阻器阻值標示方法：

　　（1）直標法：用數字和單位符號在電阻器表面標出阻值，其允許誤差直接用百分?jǐn)?shù)表示，若電阻上未注偏差，則均為+20%.

　　（2）文字符號法：用阿拉伯?dāng)?shù)字和文字符號兩者有規律的組合來表示標稱阻值，其允許偏差也用文字符號表示。符號前面的數字表示整數阻值，后面的數字依次表示第一位小數阻值和第二位小數阻值。

　　表示允許誤差的文字符號對應如下：

　　文字符號——允許偏差：D——+0.5%、F——+1%、G——+2%、J——+5%、K——+10%、M——+20%

　　（3）數碼法：在電阻器上用三位數碼表示標稱值的標示方法。數碼從左到右，第一、二位為有效值，第三位為指數，即零的個數，單位為歐。偏差通常采用文字符號表示。

　　（4）色標法：用不同顏色的帶或點在電阻器表面標出標稱阻值和允許偏差。國外電阻大部分采用色標法。色標法表示如下：

　　黑——0、棕——1、紅——2、橙——3、黃——4、綠——5、藍——6、紫——7、灰——8、白——9、金——+5%、銀——+10%、無色——+20%.

　　當電阻為四環時，最后一環必為金色或銀色，前兩位為有效數字，第三位為乘方數，第四位為偏差。當電阻為五環時，最后一環與前面四環距離較大。前三位為有效數字，第四位為乘方數，第五位為偏差.
