特性
| 3軸伺服/步進電機控制????????????????????????????????????? | ? |
| 32位PCI總線，即插即用 | ? |
| 每軸最大輸出脈沖頻率1.2MHz | ? |
| 位置控制、速度控制2種模式 | ? |
| 軟件實現多軸直線查補 | ? |
| 最多31路數字輸入，24路數字輸出 | ? |
| 一臺PC機可同時使用15塊運動控制卡，控制45軸 | ? |
概述
DMC1380運動控制專用芯片設計的PCI總線3軸脈沖式運動控制卡，具有編程簡易、穩定可靠、價格便宜等特點，是點位運動控制的首選。
DMC1380適合于控制各種步進電機、交流伺服電機，每軸位置指令脈沖頻率可達1.2MHz。可用單路脈沖（脈沖+方向）或雙路脈沖（CW脈沖+CCW脈沖）方式輸出，可以使差分式或單端式。
DMC1380主要用于多軸點位運動控制，具有梯形速度控制功能，可用軟件實現多軸直線查補。電機和I/O信號全部布置在兩個37針插座上。電機控制接口上的I/O信號有光電隔離，另一個37針接口上的IO不帶隔離。
DMC1380卡包含55路I/O端口。其中15路輸入口為光電隔離，8路輸出口為光電隔離；其它輸入輸出口為非隔離。DMC1380具有較高的I/O驅動能力，可直接控制小型繼電器、電磁電磁閥、指示燈等開關器件。
應用范圍
| 半導體產品自動加工和測試設備 |
| 電子產品自動加工和測試設備 |
| 生物、醫學自動采樣、處理設備 |
| 自動包裝設備 |
| 數控鉆孔設備 |
| ? |
| 硬件規格 | ? |
| 控制軸數 | 3軸 |
| 最大脈沖頻率 | 1.2MHz |
| 位置脈沖設置范圍 | 24位 |
| 脈沖信號輸出類型 | 差分信號；單端信號 |
| 脈沖信號模式 | 脈沖/方向；雙脈沖 |
| 控制模式 | 位置控制、速度控制 |
| 速度曲線 | 梯形 |
| 工作溫度 | 0°C—50°C |
| 儲存溫度 | -20°C—80°C |
| 濕度 | 5-85%，非結露 |
| 插槽電源（輸入） | ±5VDC±5%，最大900mA |
| 外部電源（輸入） | ±2-24VDC±5%，最大500mA |
| PC機同時工作的運動控制卡數 | 15塊 |
軟件支持
| windows操作系統 |
| 支持Windows XP/2K/NT/98/WIN7 |
| 推薦使用VB/VC++/CB/LabView編程工具 |
| MOTION 1000演示軟件可幫助客戶了解運動函數、檢測硬件系統 |
運動控制卡I/O接口信號
| 機械限位、減速、原點信號 | ±EL，SD，ORG 可定義為通用數字輸入信號 |
| 同步開始/結束、同時減速信號 | STA，STP |
| 通訊數字I/O | ? | 尺寸 |
| 通訊數字輸入口 | 31路，其中15路光電隔離，16路無隔離 | 164mm*98.4mm |
| 通訊數字輸出口 | 24路,其中8路光電隔離、16路無隔離 | ? |

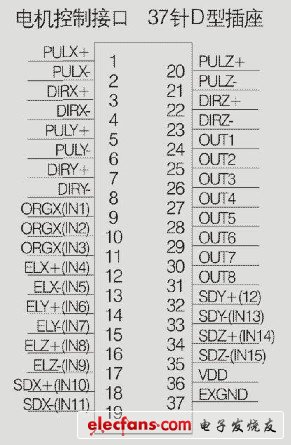

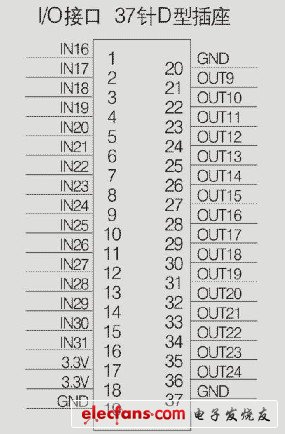

接口信號描述
