MOC3061簡介

　　MOC3061系列光電雙向可控硅驅動器是美國摩托羅拉公司推出的光電器件。該系列器件的特點是大大加強了靜態dv/dt能力，保證了電感負載穩定的開關性能。由于輸入與輸出采用光電隔離，絕緣電壓可達7500V。

　　MOC3061系列有MOC3061、MOC3062及MOC3063。它們的差別只是觸發電流不同，MOC3061最大觸發電流為15mA，MOC3062為10mA，MOC3063為5mA。

　　MOC3061系列可以用來驅動工作電壓為220V（240V）的交流雙向可控硅。當交流負載電流較小時，如200mA以下，也可以直接用它帶負載。

　　MOC3061系列產品適用于電磁閥及電磁鐵控制、電機驅動、溫度控制等，也可用于固態繼電器、交流電源開關等場合。由于采用了光電隔離，并且能用TTL電平驅動，它很容易與微處理器接口，進行各種自動控制設備的實時控制。

　　下面簡單介紹一下MOC3061的幾個應用電路。

　　光電驅動電機電源電路

　　MOC3061在這個電路中起的是一個光電隔離的作用。單片機IO口的信號經過電阻送給MOC3061初級的光電二極管，從而控制下一級的電路。

　　熱線開關電路

　　MOC3061在熱線開關中的應用電路如圖2所示，在可控硅驅動中的實際電路如圖所示。圖中R1為限流電阻，使輸入的LED電流分別為15mA（MOC3061）、10mA（MOC3062）、5mA（MOC3063）即可。
MOC3061觸發晶閘管電路#e#

　　晶閘管電路

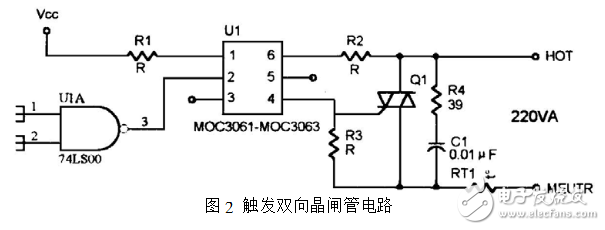

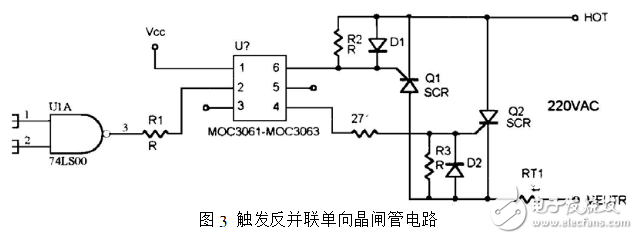

　　MOC3061觸發雙向晶閘管電路如圖2所示，觸發反并聯單向晶閘管電路如圖3所示。圖中R1為限流電阻，使輸入的LED電流分別為：15mA（MOC3061）、10mA（MOC3062）、5mA（MOC3063）

　　R1可按右式計算：R1=（VCC-VF）/IFT

　　式中：VF：為紅外發光二極管的正向電壓，可取1.2～1.4V；

　　IFT：為紅外發光二極管觸發電流，可按表2選擇，若工作溫度在25℃以下，IFT應適當增加。

　　R2：是雙向可控硅的門極電阻，當可控硅靈敏度較高時，門極阻抗也很高，并上R2可提高抗干擾能力。

　　R3：是觸發功率雙向可控硅的限流電阻，其值由交流電網電壓峰值及觸發器輸出端允許重復沖擊電流峰值決定，可按右式選取：R2=VP/ITSM

　　式中：VP為交流電路中的峰值電壓，ITSM為峰值重復浪涌電流（一般可取1A）。另外39Ω電阻和0.01μF電容組成浪涌吸收電路，防止浪涌電壓損壞雙向可控硅。建議用該電路驅動兩個反并聯（背對背）的可控硅開關（元件），圖中穩壓管可選用1N4001，電阻R2和R3可選擇300Ω。

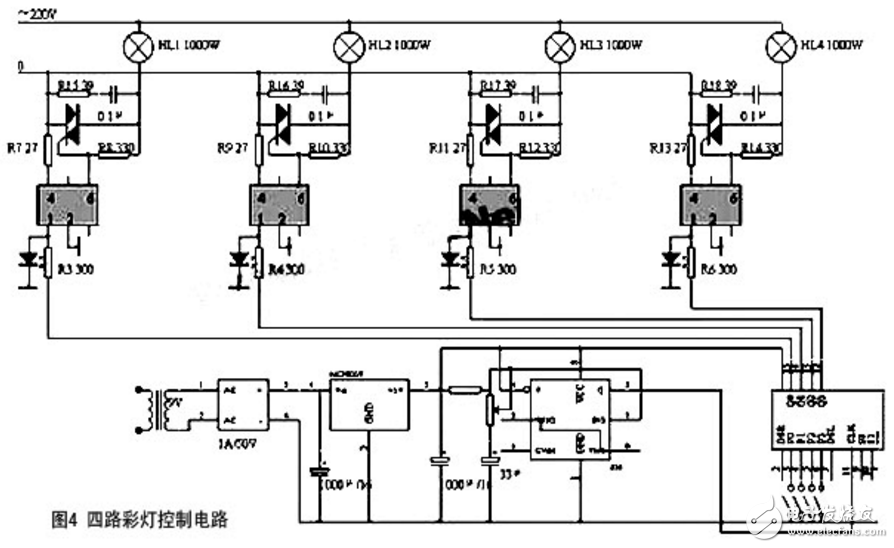

　　下圖是一個可簡單編程的四路彩燈控制電路。電路中采用一塊時基電路產生一脈沖，74LS194產生移位循環，對它的簡單編程是通過控制P0、P1、P2、P3的電平高低來實現的。采用MOC3061觸發晶閘管，使強電弱電之間在電氣上完全隔離，且可以直接可靠地觸發50A或更大的功率的晶閘管。

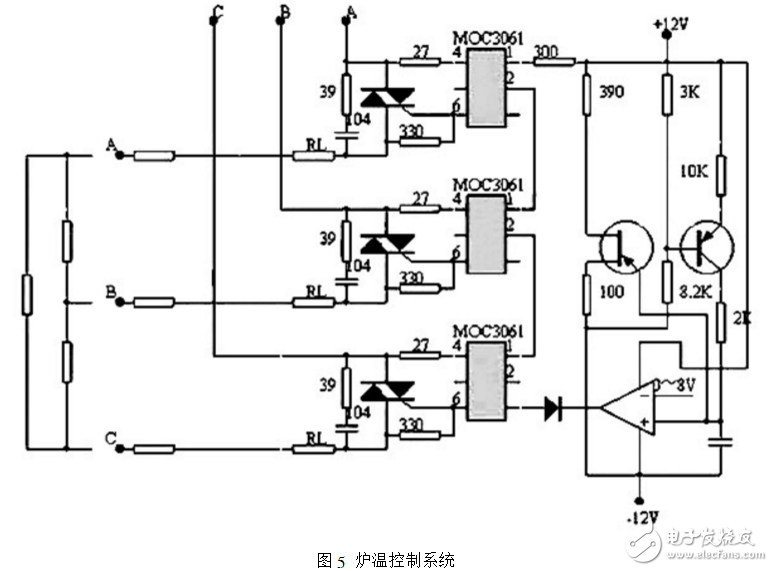

　　一個采用MOC3061過零觸發晶閘管構成的爐溫控制系統。一般調節爐溫的方法都采用移相觸發晶閘管，控制晶閘管的導通角來控制輸出功率。觸發電路要求一定幅值且相位能改變的脈沖，而且還需要解決與主回路電壓同步的問題，使電路較復雜；采用移相觸發晶閘管調壓裝置，在晶閘管導通瞬間會產生高次諧波干擾，造成電網電壓波形畸變，影響其他用電設備和通訊系統的正常工作。

　　本例中的電路采用過零觸發晶閘管導通與關斷的時間比值來調節送給電爐的功率。該電路由鋸齒波發生器，電壓控制占空比調節電路和光電隔離過零觸發電路組成。

　　圖中恒流充電電容器C4及單結晶體管VT11組成鋸齒波發生器，以單運放IC4作比較器，將來自手動設定器或控溫儀表的0-8V（可由0-10mA轉換而來）控制信號與鋸齒波電壓比較。在西那電壓高于鋸齒波電壓時，IC4輸出為低電平，驅動MOC3061（三相觸發時為3個輸入端串聯）的輸入LED工作。

　　三相電壓按A、B、C相序，則線UAB、UBC、UCA、每隔60°順序過零。當LED電流作用時，在三相中線電壓先過零的任意兩相將同時觸發導通（如UAB先過零，則A、B相先觸發導通）。第三相（C相）將在與其相序最近的A相電壓等于其相電壓（UCA=0）時導通。這就保證了無論負載是星形接法還是三角形接法，都是零電流出發導通。當LED電流為零時，三相中的任意之間的電流降到保持電流以下時，這兩相將截止，剩下的一相也將在同一時刻截止。
