TLP2118E是性能價格比高的緊密型高速邏輯IC耦合器，雖然其性能等級與TLP2118的性能等級大致相同。由于TLP2118E 可執行15 Mbps的高速資料傳輸，它適用于工廠自動化(FA)裝置或數位家電(例如等離子顯示幕)(PDP)的高速通信介面。TLP2118E包含兩條嵌入單SO8封裝的 TLP118電路，與使用兩個SO6包相比，可使所需安裝面積減少大約40%。出于該塬因，它可有效減少需要許多通道的機組的尺寸并降低成本。
特徵
反向邏輯輸出(集電極開路輸出)
高速資料傳輸:15 Mbps(類型)
2通道輸出
包含共模瞬態抑制的高輸入-輸出雜訊電阻: |CMH|, |CML| ≥ 15 kV/μs
應用
FA裝置的數位介面
PDPs
測量介面或控制裝置介面
辦公自動化(OA)裝置或數位家電

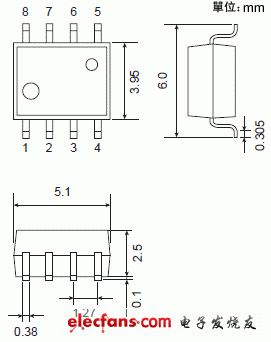

外形圖
?

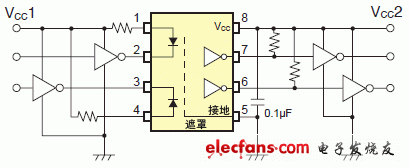

電路實例
