隨著系統尺寸的進一步減小，封裝密度進一步升高，工業設備領域?qū)δ芷骷母邷夭僮餍枨笤絹碓酱蟆?a href="http://m.xsypw.cn/tags/東芝/" target="_blank">東芝新推出一系列采用小型SO8封裝的IC光電耦合器，這款產品的工作溫度范圍較大: Topr = -40°C至125°C. TLP2451是一款使用圖騰柱輸出的IGBT / MOSFET柵極驅動光電耦合器，具有以下特征：峰值輸出電流: ±0.6 A, 輸入電流低: IFHL=5 mA (最大值), 消耗電流小: ICC=2 mA (最大值), 隔離電壓高: BVs=3750 Vrms。這種耦合器能夠直接驅動通用型反向器或數碼家用電器中使用的小功率IGBT或MOSFET。
特征
圖騰柱輸出(緩沖邏輯類型)
峰值輸出電流: IOP=±0.6 A
輸入電流低: IFHL=5 mA (最大值)
消耗電流小: ICC=2 mA (最大值)
隔離電壓: BVs=3750 Vrms
傳輸延遲時間: tPLH, tPHL=700 ns (最大值)
保證的工作溫度范圍廣: Topr=-40°C 至 125°C
應用
IGBT / MOSFET柵極驅動
通用反向器
輪廓圖
電路示例

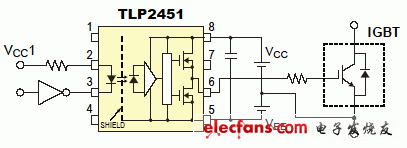

IGBT驅動電路示例
