對通用集成運算放大器的再認識

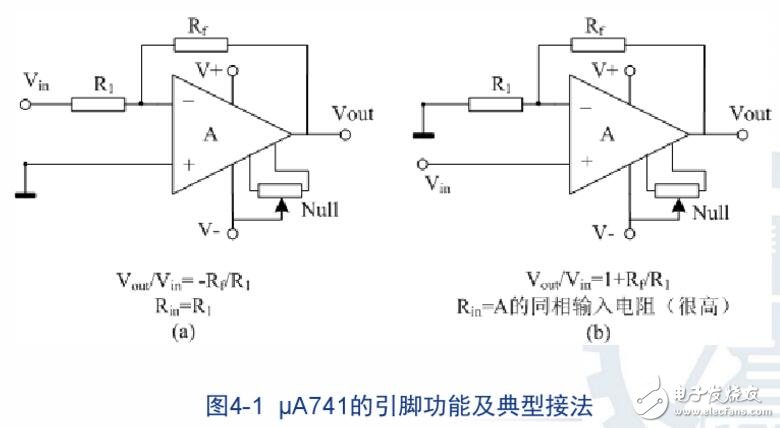

　　通用型運放的品種、規格、型號很多，各公司生產的型號有別，常用的有： UA741、LM324、LM358、OP07、OP117、TL082/084等。

　　通用運放電路的結構特點

　　差分輸入放大電路

　　理想的差分電路應該完全平衡，元件參數嚴格匹配

　　實際很難完全平衡，出現失調電壓和失調電流。

　　推挽輸出電路（push-pul）

　　降低輸出電阻

　　增強帶負載能力

　　輸出電壓的擺幅取決于上拉管和下拉管的飽和壓降Ves （Rail toRail除外）

　　最高輸出正電壓=V+-Vces

　　最低輸出負電壓=V-+Vces

　　C1（30pF） 補償電容防止閉環應用出現自激振蕩。高速運放需要使用更小的電容，當閉環放大倍數太小時，太強的反饋容易引起自激振蕩。

　　集成運放的動態特性

　　理想集成運放應該對任何頻率的輸入信號具有完全一致的放大特性。

　　實際集成運放電路由于內部分布電容、布線電感的存在，當輸入信號頻率很高時，這些分布電容和電感將不能忽略，從而影響了信號的線性放大。

　　主要參數

　　單位增益帶寬

　　電壓擺率（slew rate） 等。

　　集成電路及其特點

　　集成電路是利用氧化，光刻，擴散，外延，蒸鋁等集成工藝，把晶體管，電阻，導線等集中制作在一小塊半導體（硅）基片上，構成一個完整的電路。按功能可分為模擬集成電路和數字集成電路兩大類，其中集成電路運算放大器（線性集成電路，以下簡稱集成運放）是模擬集成電路中應用最廣泛的，它實質上是一個高增益的直接耦合多級放大電路。
