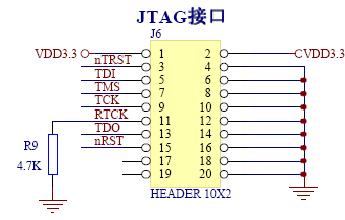

1 VTref 目標板參考電壓，接電源
2 VCC 接電源
3 nTRST 測試系統復位信號
4、6、8、10、12、14、16、18、20 GND 接地
5 TDI 測試數據串行輸入
7 TMS 測試模式選擇
9 TCK 測試時鐘
11 RTCK 測試時鐘返回信號
13 TDO 測試數據串行輸出
15 nRESET 目標系統復位信號
17 、 19 NC 未連接
以上是20針JTAG接口的引腳排列說明
下面是14針JTAG接口的引腳說吸：
1 、 13 VCC 接電源
2 、 4 、 6 、 8 、 10 、 14 GND 接地
3 nTRST 測試系統復位信號
5 TDI 測試數據串行輸入
7 TMS 測試模式選擇
9 TCK 測試時鐘
11 TDO 測試數據串行輸出
12 NC 未連接
