單片機控制MGLS-12864接口研究

2011年08月23日 11:01 本站整理 作者:網絡 用戶評論(0

  摘要:本文根據煤礦井下饋電開關智能綜合保護器顯示的要求,利用8031單片機和MGLS-12864液晶顯示模塊實現保護器顯示部分的軟硬件設計。通過搭建硬件電路,編譯調試下栽程序,使用8031單片機控制MGLS-12864液晶顯示模塊,可以實現漢字、數字和字母的顯示以及光標閃爍和實時數據顯示等功能,此功能除可用于煤礦井下饋電開關智能綜合保護器顯示,還可用于智能化儀器儀表等需要顯示的場合。

  關鍵詞:單片機;液晶顯示模塊;接口;漢字顯示

  隨著傳統的數字顯示已經不能表達復雜的信息。而液晶顯示器(LCD)則以其重量輕、電壓低、功耗小、顯示內容豐富等優點逐漸在單片機控制的智能儀器儀表、工業控制等領域得到廣泛應用。

  礦用隔爆饋電開關是煤礦井下配電系統的關鍵設備,其性能好壞直接影響煤礦井下的生產安全和生產效率。目前大部分礦井饋電開關保護器的顯示通常是發光二極管LED數字顯示,并且大部分用燈來顯示故障。

  為了改進饋電開關的顯示功能,利用單片機8031和液晶顯示器設計了一種具有漢字顯示功能的顯示系統,該系統能夠通過液晶顯示器實時顯示開關的工作參數(電壓、電流等)、工作狀態、供電線路的故障原因以及故障所發生的時間等,并且能對故障狀態進行存儲,大大方便了線路的維修

  1 系統的硬件構成

  為了完成饋電開關的各種顯示,采用8031單片機控制MGLS-12864液晶顯示模塊。饋電開關保護器要求顯示開關的工作狀態、工作參數(電壓、電流、功率因數等)、故障原因、故障狀態和瓦斯報警等。

  1.1 點陣式液晶顯示模塊MGLS-12864

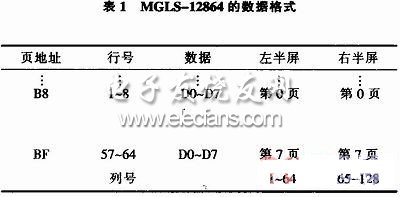

  MGLS-12864是香港信利公司生產的點陣圖形式液晶顯示模塊,點陣數為64行x128列,每屏可以顯示4行×8個漢字(每漢字16×16點陣)。該顯示模塊有2片HD61202作為列驅動器和1片HD61203作為行驅動器,可顯示64 K的點陣圖形。其主要特點是能與80系列微處理器直接接口,可以進行圖形、字符及圖形和字符混合3種方式顯示,并具有64 K的內部存儲器。顯示屏共分8頁,顯示數據格式及顯示屏的頁、行和列的分布情況如表1所示。



?

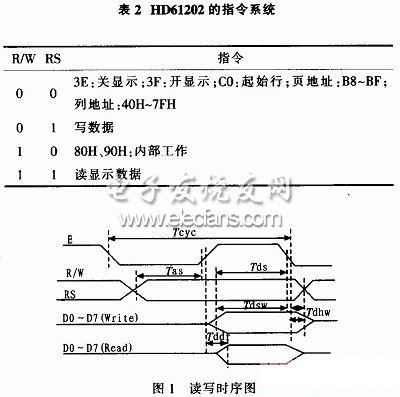

  該表結合時序圖對于理解HD61202液晶控制器的七種顯示指令很有幫助。這七種指令的功能如表2所示,HD61202的讀寫時序圖如圖1所示。



?

  1.2 硬件接口

  8031單片機與液晶顯示模塊MGLS-12864有2種連接方式:直接訪問方式、間接控制方式。本設計采用間接控制方式.系統硬件接口圖如圖2所示。



單片機控制MGLS-12864接口圖

?

  在圖2中,根據圖1讀寫時序要求,8031的P1.2作為液晶顯示模塊的RS控制信號決定單片機是進行數據選擇還是進行指令選擇,RS=1,數據操作;RS=0,寫指令或讀狀態操作;P1.3接R/W選擇信號,決定單片機對顯示模塊是進行讀選通還是寫選通;P1.4接使能信號E決定數據是被鎖存寫入還是被讀出:P1.1和P1.0接CS1和CS2根據寫入的數據決定片選:P0端口接MGLS-12864的DB0~DB7用于二者之間的數據傳送;通過上位機和8031的串口通訊方式將開關的實時數據和狀態等送給顯示系統進行顯示。
