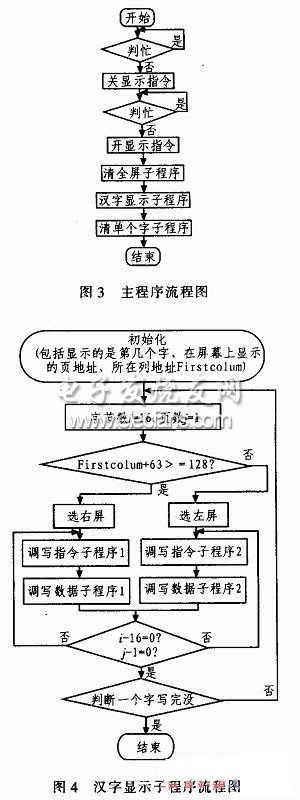

　　系統程序主要由主程序、子程序和中斷服務程序組成。主程序流程圖如圖3所示。在主程序中，首先判斷顯示控制器HD61202是否處于“忙”狀態，若不忙先送關顯示指令關閉所有顯示，接著仍判斷“忙”狀態，若不忙送開顯示指令，為顯示做準備，然后調清全屏子程序、漢字顯示子程序，最后根據內容需要調清單個字子程序。漢字顯示子程序如圖4所示。在初始化中首先設定幾個參數：顯示的是第幾個字、頁地址、所在列地址Firstcolum。接著根據輸入的列進行片選，左右屏漢字顯示程序一樣，都是先調寫指令子程序然后調寫程序子程序。依次循環寫入，最后判斷這個字是否寫完。其他子程序如：初始化子程序、寫指令子程序、寫數據子程序、清顯示子程序，篇幅有限從略。在漢字顯示子程序中，首先讀取的是前16個字節為上半部16x8點陣字模數據，后讀取的是后16字節，為下半部16x8點陣字模數據。

　　3 調試中遇到的問題

　　1)由于MGLS-12864液晶顯示模塊沒有字符庫，首先對要顯示的漢字、數字、字母等通過字模提取軟件——zimo0221取模，將取模方式設成C51方式可得到一個漢字的16x16的點陣數據。

　　2)在NGLS-12864中，2片HD61202的ADC均接高電平，RST也接高電平，這樣在使用NGLS-12864時就不必考慮這兩個引腳的作用。

　　3)RAM中的每一個字節(8位)對應LCD屏上一行中的一列，一個字節中的一位對應LCD屏上一個點(“0”為滅“1”為亮)，在清除一列時，在要被清除的列的位置寫入“00H”，用此方法可以清除屏上的一個區域或全屏。

　　4)實驗中滿足時序是非常重要的，如果時序錯誤就不能進行正常顯示。

　　4 結束語

　　通過實踐，顯示系統完成了漢字、數字和字母的顯示以及光標閃爍和實時數據顯示等功能。這個設計不僅能用于煤礦井下饋電開關智能綜合保護器顯示，還可用于智能化儀器儀表等需要顯示的場合。
