石英晶振：即所謂石英晶體諧振器（無源晶振）和石英晶體振蕩器（有源晶振）的統稱。一般的概念中把晶振就等同于諧振器理解了，振蕩器就是通常所指鐘振。石英晶振是一種用于穩定頻率和選擇頻率的電子元件，已被廣泛地使用在無線電話、載波通訊、廣播電視、衛星通訊、儀器儀表等各種電子設備中。
工程師的巨大福利，首款P_C_B分析軟件，點擊免費領取
石英晶振封裝一般分為插件（Dip）和貼片（SMD）。
插件中又分為HC-49U、HC-33U、HC-49S、全尺寸（長方體）、半尺寸（正方體）、音叉型（圓柱狀晶振）。HC-49U一般稱49U，有些采購俗稱“高型”，而HC-49S一般稱49S，俗稱“矮型”，音叉型（圓柱狀晶振）按照體積分可以分為φ3*10、φ3*9、φ3*8、φ2*6、φ1*5、、φ1*4等。貼片型是按尺寸大小和腳位來分類：例如7050（7.0*5.0）、6035（6.0*3.5）、5032（5.0*3.2）、3225（3.2*2.5）、2025（2.0*2.5）等。腳位有4pin和2pin之分。所謂全尺寸的，又稱長方形或者14pin，半尺寸的又稱正方形或者8pin。不過要注意的是，這里的14pin和8pin都是指振蕩器內部核心IC的腳位數，振蕩器本身是4pin。
而從不同的應用層面來分，有源晶振又可分為普通晶振（OSC）、溫補晶振（TCXO）、壓控晶振（VCXO）壓控晶振恒溫晶振（OCXO）等。
常見晶振封裝尺寸

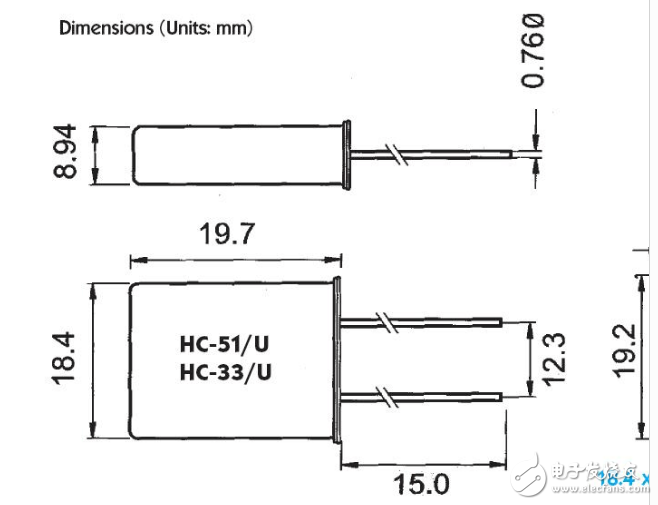

（1）直插兩腳尺寸圖
PCB晶振放置封裝尺寸
直接相連
地線環繞
敷銅
曾經有一位高手給我一篇文章，很多年前的事了， 其實晶振分很多種的，像這種，他的兩個腳是XTAL_IN，XTAL_OUT，它自己是不能起振的。需要IC來配合。所以最好加個1M~10M電阻。
說一下俺的理解，門電路構成振蕩電路，利用的就是門電路的線性范圍，或者說邊沿的斜率。 某些類型的門電路線性范圍比較大，比較適合用作放大、振蕩。但某些門電路的邊沿則極陡，典型的例子就是 HC 類 和 HCU 類的對比，這與門電路的組成結構有關。 至于電阻的作用，等同于運放構成的比例放大電路中的反饋電阻。
設計建議：
1、 確保晶振和X1、X2之間的連線距離最短，《5mm
2、 保證VDD具有良好的褪藕性，靠近引腳處接一個0.1uF的瓷片電容到底
3、 不允許信號靠近X1、X2引腳，周圍做接地保護環或者做敷銅接地保護
A、直插封裝（Through-Hole）
1、 HC-51/U 0.455 - 4.5 MHz 18.4 x 9.3 x 19.7
2、HC-33/U 0.455 - 4.5 MHz 18.4 x 9.3 x 19.7
3、HC-49/U 1 - 150 MHz 11.2 x 4.7 x 13.6
B、貼片封裝（SMD）
1、UM-1/MJ 1 - 200 MHz 7.9 x 3.5 x 8.2/12.5
2、UM-5/MJ 10 - 200 MHz 7.9 x 3.5 x 6.2/10.5
3、SM-49 3.2 - 66 MHz 12.9 x 4.7 x 4.0
C、時鐘晶振（Clockcrystals （kHz-Crystals））
1、TC-38 32.768 kHz ? 3.0 x 8.2
2、 TC-26 Funkuhrquarz 77.5 kHz ? 2.1 x 6.2
3、MM-20SS 32.768 kHz 8.0 x 3.8 x 2.5
