正交試驗設計法具有完成試驗要求所需的實驗次數少、數據點分布均勻、可用相應的極差分析方法等對試驗結果進行分析等優點。

　　本文為了縮小模擬的運算規模， 分析散熱器各結構尺寸變化對其溫度場的影響情況， 所以設計正交試驗對該參數化模型進行多次熱分析。把影響最終溫度場分布的六個散熱器結構參數作為因素， 每個因素取5個水平(見表1)， 以散熱器質量和芯片最高溫度為試驗指標， 選取正交表L25 ( 56 )。

　　綜合考慮LED燈芯的大小以及整個燈體的設計結構， 以及對散熱器質量及體積的要求限制， 取翅片個數A 為( 5- 17)片， 翅片高度B 為( 20- 60) mm，翅片厚度C ( 1- 3. 8)mm， 基板厚度D ( 1- 3)mm， 基板長度E 與寬度F 均為( 150- 250)mm。具體五個水平取值如下表1所示。

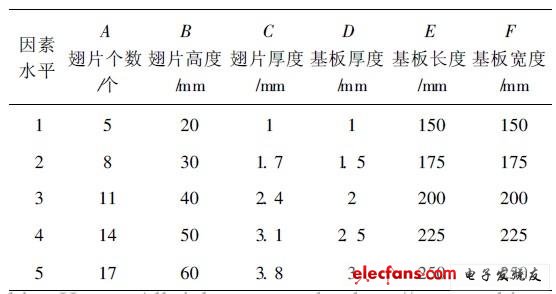

　　表1 正交試驗的參數表

?

　　1. 4 試驗結果分析

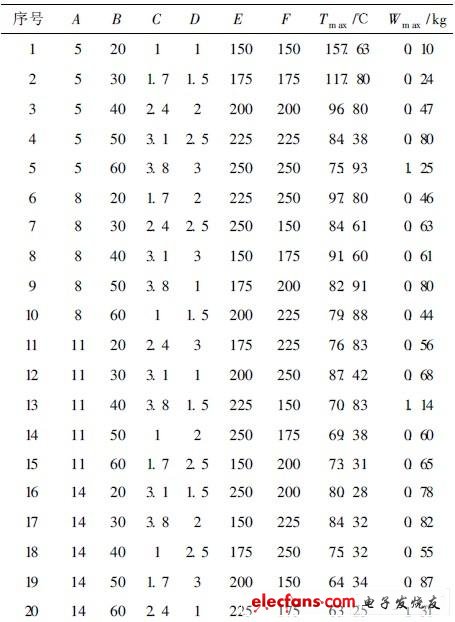

　　實驗結果及分析如表2所示。

　　表2 試驗結果數據。

?

?

　　從表2可以看出， 翅片數目對芯片結溫的影響最大， 翅片高度次之， 以后依次為基板長度、基板厚度、翅片厚度及基板寬度。即A > B > E > D > C > F。

　　翅片厚度對散熱器質量影響最大， 翅片高度次之， 以后依次為翅片的數目、基板長度、基板寬度、基板厚度。即C > B > A > E > F > D。

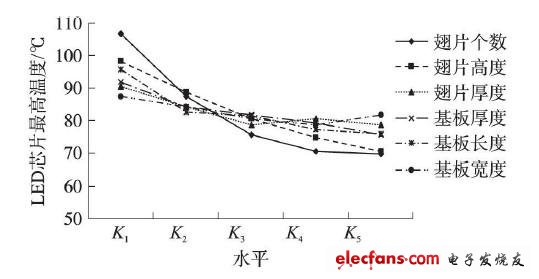

　　根據分析結果繪制各個因素不同水平對溫度目標的影響圖， 如圖4示。

　　根據質量公式可知， 各個參數在其他參數不變的情況下， 參數取值與質量結果成正比關系， 取值越大， 質量越大， 所以不再繪制曲線圖。

?

　　圖4 六個因素不同水平對芯片最高溫度的影響

　　由極差分析結果可以得知不同的因素對兩個目標的影響是不同的， 同一因素對于兩個目標影響也不同。因此對于不同因素?cái)?shù)值的選取應本著芯片最高溫度保持最低為主要目標， 散熱器質量最小為次要目標的原則進行。例如翅片厚度對芯片最高溫度影響排在了第六位， 對質量的影響卻是最大的。因此可以選擇較小的翅片厚度， 在盡量不升高溫度的同時， 使質量降低。
