摘要：利用AT89S52 作為主控制芯片， 給出簡單實用的外圍電路來驅動16*16 的點陣LED 顯示屏的設計方案，包括系統具體的硬件設計方案和各個外圍電路部分的設計等方面。

　　0、引言

　　LED 顯示屏是在20 世紀80 年代在全球迅速發展起來的一種新型的信息顯示媒體， 它利用發光二極管構成的點陣模塊組成大面積顯示屏幕，具有可靠性高、使用壽命長、環境適應能力強、價格性能比高、使用成本低等特點，迅速成長為平板顯示的主流產品之一，在廣告牌、公共顯示屏等信息顯示領域得到了廣泛的應用。

　　1、LED 及LED 顯示屏

　　LED （Light Emitting Diode），發光二極管，是一種能夠將電能轉化為可見光的固態的半導體器件。LED 的心臟是一個半導體的晶片，晶片的一端附在一個支架上，一端是負極，另一端連接電源的正極，使整個晶片被環氧樹脂封裝起來。當電流通過導線作用于這個晶片的時候，電子就會被推向其PN 結的P 區，在P 區里電子跟空穴復合，然后就會以光子的形式發出能量，從使LED 發光。LED 發光燈可以分為單色發光燈、雙色發光燈、三色發光燈、面發光燈、閃爍發光燈、電壓型發光燈等多種類型。按照發光燈強度又可以分為普通亮度發光燈、高亮度發光燈、超高亮度發光燈等。

　　LED 顯示屏（LED panel）是一種由半導體發光二極管構成的點陣模塊組成的顯示屏幕， 它是通過控制半導體發光二極管的亮滅情況來顯示的方式，根據要顯示的文字、圖形、圖像、動畫、視頻、錄像信號等各種信息來選擇相應的發光二極管的亮滅， 從而實現顯示各種信息的目的。LED 顯示屏具有抗震耐沖擊、光響應速度快、節能、發光效率高、使用壽命長、組態靈活、色彩豐富以及對室內室外環境適應能力強等優點， 隨著LED 制造技術的不斷完善，在國內外得到了很大的推廣，廣泛應用于大型劇場、商城、酒店的出入口及洗手間的標示牌等各種室內、戶外顯示屏。

　　2、點陣LED 電子顯示屏系統組成

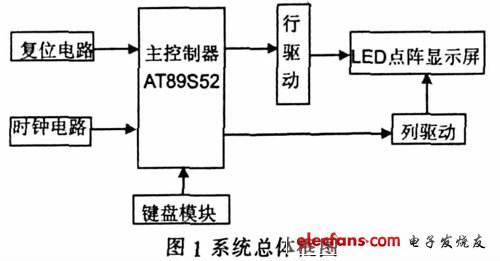

　　通過對LED 主控電路、亮度連續可調電路、驅動電路、鍵盤電路等硬件電路做全面的分析，選擇出比較適合的方案，從而實現對16*16 點陣顯示屏的驅動， 完成電子顯示屏的電路設計方案。本設計電子顯示屏系統的由AT89S52 單片機及相關外圍電路具體包括時鐘電路、復位電路、鍵盤模塊、顯示控制電路和電子顯示屏等部分組成，具體如圖1 所示：

　　圖1 系統總體框圖
