3、點陣LED 電子顯示屏系統硬件電路及工作原理

　　3.1 采用8 個LED8*8 顯示屏，構成16 行*32 列點陣顯示

　　由8 個8*8 點陣LED 顯示模塊組成點陣顯示屏。8 片8*8點陣LED 顯示模塊利用總線形組成一個16*32 的LED 點陣，用于同時顯示2 個16*16 點陣漢字或4 個16*8 點陣的字母、字符或數字。根據實際需要，顯示板可擴展至更多的顯示單元，從而顯示更多的內容。

　　3.2 LED 顯示屏驅動電路

　　本設計的點陣顯示屏電路是以AT89S52 單片機作主控器，結合74LS154 和74LS595 進行擴展。選擇了共陰的行列掃描方式，單片機P0，P2 口輸出的高電平對應字模的亮點，低電平對應字模的暗點，以九字為例，如圖2 所示。

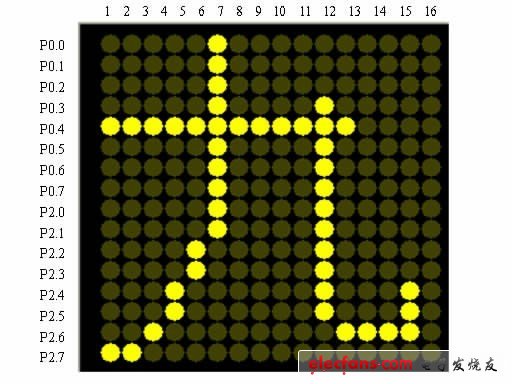

　　圖2 ‘ 九’ 字字模

　　但是P0，P2 口一次總共只能傳送16 位的數據， 因此要對字模數據進行掃描。掃描后的高電平作為點陣顯示管的行輸入，列輸入則由74LS154 的低電平控制，74LS154 接在單片機P1.0 到P1.3 口上，如圖3 所示。

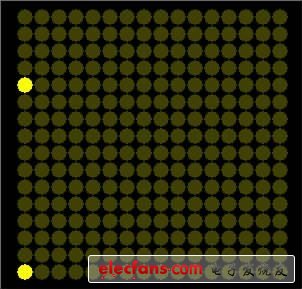

　　圖3 九字第一列顯示

　　圖4 ‘九’ 字第二列顯示

　　從圖3 中我們可以看出， 要把‘ 九’ 字顯示出來， 先顯示‘九’ 字的第一列， 就是讓P0 口輸出00001000，P2 口輸出00000001，對應的列上，74LS154 輸出低電平，即P1 口輸出00H，然后保持顯示1MS。
