這個電路圖是一個等效過后的圖，其中CL是集電極到發射極、集電極到基極之間的結電容以及負載電容的等效電容。當輸入信號的頻率達到時，三極管的增益開始迅速下降。為了很好地解決這個問題，就得花心思把CL盡量減小，由此，fH就可以更高一些。首先我們可以在設計電路時特意選擇那種極間電容值較小的三極管，也就是通常所說的RF晶體管；我們也可以減小RL的取值，但是這樣的話得付出代價：電壓增益將下降。

（4）三極管作為開關時需注意它的可靠性：

如同二極管那樣，三極管的發射結也會有0.7V左右的開啟電壓，在三極管用作開關時，輸入信號可能在低電平時（0.7V

???

在這里，由于在基極人為接入了一個負電源VEE，這樣即使輸入信號的低電平稍稍大于零，也能夠使得三極管的基極為負電位，從而使得三極管可靠地截止，集電極就將輸出為我們所希望的高電平。

（5）需要接受一個事實：三極管的開關速度一般不盡人意。

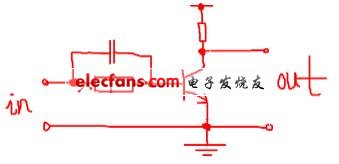

由前所述得知，器件內部結電容的存在極大地限制了三極管的開關速度，但是我們還是可以想出一些辦法有效地改善一下它的不足的，下圖就提供了一個切實可行的方法：

從圖中可以看出，當輸入信號的上升時間很小（信號頻率很高）時，即dV/dt很大，則ZC很小，結果Ib非常大，以致三極管可以迅速地飽和或者截止，這自然也就提高了三極管的開關速度。

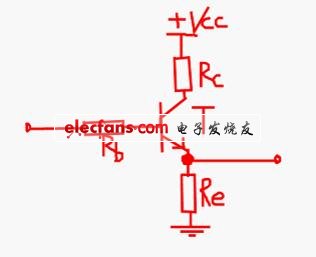

（6）應該明白射極跟隨器的原理：

???????

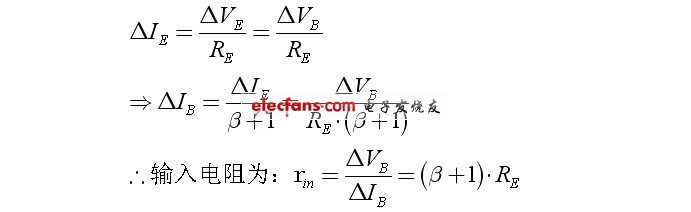

射極跟隨器的一個最大好處就是它的輸入阻抗很高，因而帶負載能力也就加強了。但是在運用過程中還是得明白它的原理才行，否則可能會造成意外的“問題源”。下面介紹一下它的原理，對于這個電路而言，有如下方程式：

由此可以看出，連接在發射極的負載阻抗在基極看起來就像一個非常大的阻抗值，負載也就容易被信號源所驅動了。
