放大電路的三種組態分為共基，共集，共射三種組態。放大電路里通常是晶體三極管、場效應管、集成運算放大器等，這些器件也稱為有源器件。放大電路的三種組態判別以輸入、輸出信號的位置為判斷依據：信號由基極輸入，集電極輸出——共射極放大電路；信號由基極輸入，發射極輸出——共集電極放大電路；信號由發射極輸入，集電極輸出——共基極電路。放大電路的三種組態如何判別，怎么做三種組態比較，放大電路的三種組態有什么特點和用途。

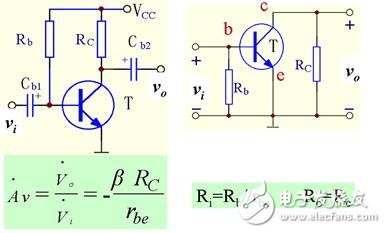

　　共射基本放大電路

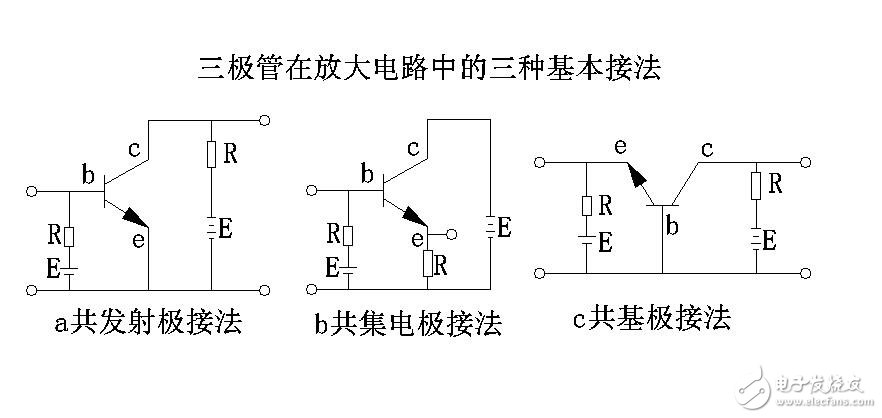

　　一個晶體三極管可以看作為一個雙口有源網絡，由于晶體三極管只有三個極端，因此其中必須有一個極端作輸入和輸出的公共端。如果以其中發射極e作為輸入和輸出的公共端，基極b作為輸入，集電極c 作為輸出，則該放大電路稱為共射放大電路。相應地以基極b作為輸入和輸出公共端，發射極e作為輸入，集電極c 作為輸出的稱為共基放大電路。以集電極c 作為輸入和輸出公共端，基極b作為輸入，發射極e作為輸出的稱為共集放大電路。這稱為晶體三極管放大電路的三種基本放大組態。放大電路三種基本組態

　　（a）共射放大電路 （b）共基放大電路 （c）共集放大電路

　　1、三種組態的判別

　　以輸入、輸出信號的位置為判斷依據：

　　信號由基極輸入，集電極輸出——共射極放大電路

　　信號由基極輸入，發射極輸出——共集電極放大電路

　　信號由發射極輸入，集電極輸出——共基極電路

　　2、三種組態的比較

　　3、三種組態的特點及用途

　　共射極放大電路：

　　電壓和電流增益都大于1，輸入電阻在三種組態中居中，輸出電阻與集電極電阻有很大關系。適用于低頻情況下，作多級放大電路的中間級。

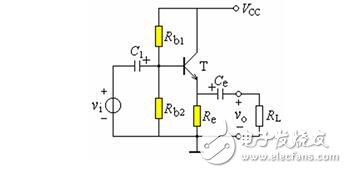

　　共集電極放大電路：

　　只有電流放大作用，沒有電壓放大，有電壓跟隨作用。在三種組態中，輸入電阻最高，輸出電阻最小，頻率特性好。可用于輸入級、輸出級或緩沖級。

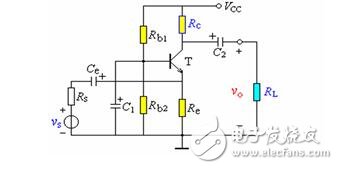

　　共基極放大電路：

　　只有電壓放大作用，沒有電流放大，有電流跟隨作用，輸入電阻小，輸出電阻與集電極電阻有關。高頻特性較好，常用于高頻或寬頻帶低輸入阻抗的場合，模擬集成電路中亦兼有電位移動的功能。
