1、模擬電路中的常用放大電路

1.1、晶體管放大電路

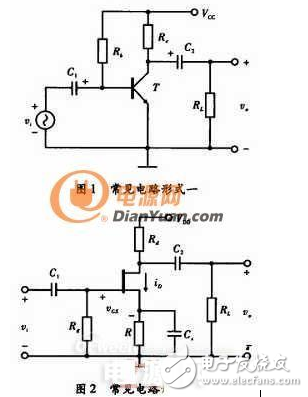

晶體管放大電路的主要構成元件為pnp型、npn型硅晶體管及若干電阻組成。它主要利用晶體管的特性對電路中電流進行放大，通過對該電路的輸入特性與輸出特性的分析，得出該放大電路包含3種工作狀態，即飽和區、放大區及截止區，正常情況下應使放大電路工作在放大區。常見電路形式如圖1所示。

1.2、場效應管放大電路

場效應管也是作為一種最基本的放大電路，它的主要組成為場效應管及若干電阻，其工作原理與電路形式和晶體管放大電路相同，相比晶體管放大電路，具有輸入阻抗高、噪聲低、熱穩定性好等優點。常見電路形式如圖2所示。

1.3、差分放大電路

差分放大電路的主要構成為晶體管、場效應管及若干電阻，它的主要特點在于采用完全對稱的電路結構形式，以此來抑制基本放大電路產生的零點漂移，使得工作點更加穩定，常見電路形式如圖3所示。

1.4、有源負載放大電路

有源負載放大電路主要構成元件為晶體管、場效應管及若干電阻，這種放大電路以電流源電路作為有源負載，這樣在電源電壓不變的情況下，既可獲得合適的靜態電流，對于交流信號，又可以得到較大的等效電阻，從而提高電壓增益。常見電路形式如圖4所示。

2、等效電路法在放大電路分析中的應用實例

為了研究等效電路法在實際放大電路分析中的應用，下面以晶體管放大電路分析為例。

2.1、等效電路法的具體應用過程

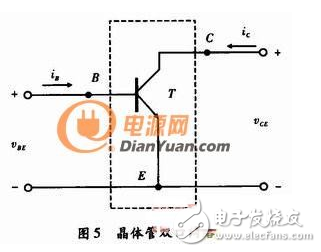

首先將晶體管作為一個雙口網絡，如圖5所示。
