DS18B20簡介
DS18B20是常用的數字溫度傳感器，具有體積小，硬件開銷低，抗干擾能力強，精度高的特點。 DS18B20數字溫度傳感器接線方便，封裝成后可應用于多種場合，如管道式，螺紋式，磁鐵吸附式，不銹鋼封裝式，型號多種多樣，有LTM8877，LTM8874等等。
主要根據應用場合的不同而改變其外觀。封裝后的DS18B20可用于電纜溝測溫，高爐水循環測溫，鍋爐測溫，機房測溫，農業大棚測溫，潔凈室測溫，彈藥庫測溫等各種非極限溫度場合。耐磨耐碰，體積小，使用方便，封裝形式多樣，適用于各種狹小空間設備數字測溫和控制領域。
單個18B20實現溫度測試步驟
該文檔所用程序為FREESCALE JM60單片機，總線時鐘為8M，若要移植到其它MCU上，需要將時間重新調節，或者更改總線時鐘頻率的輸出；
電路圖
DS18B20工作協議：初始化，存儲器操作命令，處理數據；
在關于時序的編寫中，for循環中的NOP指令，和單獨調用的NOP指令所用時間完全不同；NOP占用1/總線時
鐘的時間；如JM60的總線時鐘為8M，則NOP指令一定占用0.125US，而將NOP放在FOR循環中，由于FOR的判斷指令，加法指令，以及轉子程序等等消耗的時間很長，遠遠大于一個NOP的指令，此時，若要獲得執行代碼的精確時間，最好用示波器觀察，再得出最直接的結果；
在單片機的使用中，不要用浮點數，全部用整數代替，在數據進行移位作乘法時，一定要注意數據有沒有越界，算出來的數很容易出現錯誤，并且在出現浮點數時，可以將數據放大到一定的精度，然后在顯示時，將小數點移到對應的位置即可；
在數據做乘法容易越界時，一般將其賦給一個字節多的整數，作為中間變量運算，在確保數據不會越界后，再將其賦給最后結果；
初始化時序
初始化時序步驟：
1. 主機將端口設為輸出，先發送一個高電平，然后再拉低，維持480-960US；（推薦500-600US）
2. 主機將端口設為輸入，上拉電阻此時將電平拉高，主機等待60US-200US；（推薦100-150US）
3. 主機讀取端口數據，低電平則初始化成功；高電平表示初始化失敗；
4.讀取數據完畢后，主機等待至少400US； （推薦450-500US）
注：
l 第四步很重要，讀取初始化狀態后，仍然延時400US才可以初始化完畢，否則傳感器不能正常使用；
l 在這里注意端口需要不停地改變方向；在主機發送時，設為輸出，主機接收時，設為輸出；
/*****************18B20的初始化程序***************************/
byte INIT_18B20（） {
byte DQ_RETURN=2;
DQ_OUT=1; //引腳設置為輸出
DQ=1;
DELAY1（）; //稍微延時，即可
DQ=0; //將電平拉低至少480uS，最大為960US
DELAY9（70）;
DQ_OUT=0;
//設置為輸入，設為輸入15到60US
DELAY9（6）; //等待18B20響應，如果為低電平表示初始化成功，維持60到240 //微秒
DQ_RETURN=DQ;
DELAY9（70）; //讀完數據后，仍然延時，至少480US
return（DQ_RETURN）; //返回值為1，表示失敗，返回值為0表示成功
}

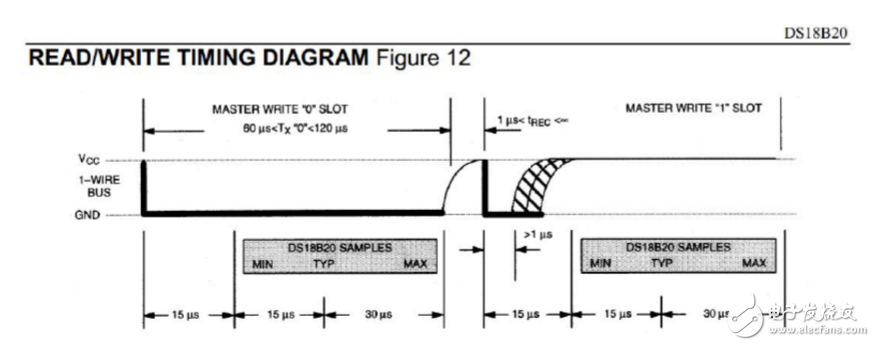

端口寫數據時序
1. 主機將電平拉高，稍微延時（推薦值：2US），然后拉低電平，產生一個下降沿，表示寫數據開始；低電平維持至少1US；（此時推薦2US）
2. 此時，將要寫的1或0放在數據線上；（從寫數據第一步開始到現在，整個過程在15US之內完成；
3. 然后主機延時等待至少50US；（推薦60US）
4. 主機最后將電平拉高；
5. 每寫兩位數據之間的間隔要大于1US；
注：
l 在寫步驟中，整個過程端口方向均為輸出；
這里對時序要求高，最好用示波器調整出精確的時序；
/*****************向18B20寫數據********************************/
void WRITE_18B20（unsigned char ch）{
byte i;
for（i=0;i《8;i++） {
DQ_OUT=1; //端口設為輸出，并給個拉低電平的下降沿
DQ=1;
DELAY1（）;
DQ=0; //拉低電平，并維持一微秒以上，表示要發送數據
DELAY1（）;
DELAY1（）;
//在15US內將要寫的電平寫在線上
if（（ch&0x01）==1） //將數據按位取出，從LSB到MSB依次送出
DQ=1;
else
DQ=0;
ch=ch》》1;
DELAY9（8）; //電平維持40US以上，18B20將在此時將數取出
DQ=1;
}
DQ=1; //最后將電平重新拉高
}

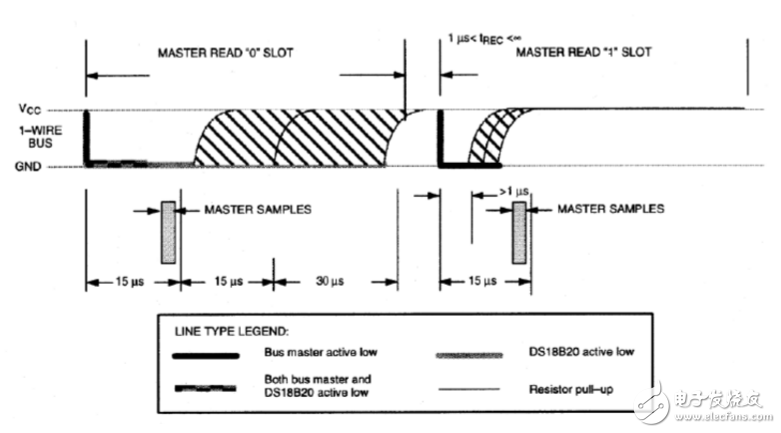

讀數據時序
1. 主機將電平拉高，稍微延時（推薦2US），然后將電平拉低，產生一個下降沿，表示讀數據；這個低電平至少維持1US，此處推薦2US；
2. 將端口方向設為輸入，必須在下降沿之后的15US內將端口數據讀??；此處推薦端口方向設為輸入后，延時5US，讀取端口數據；
3. 讀取數據完畢后，延時60US即可；
4. 每兩個數據位之間間隔大于1US；
注：
在這個時序內，要不斷改變端口方向；
如果上拉電阻阻值合理設置，可以小于4.7K歐姆，利于提高時序速度； l
讀數據和寫數據都是8位，從LSB開始發送；
/***************從18B20取出字符*******************************/
byte READ_18B20（）{
byte ch=0;
byte i;
for（i=0;i《8;i++）{
DQ_OUT=1; //端口輸出
DQ=1;
DELAY1（）; //產生下降沿，至少維持一微秒
DQ=0;
DELAY1（）; //將端口設為輸入，等待讀取
DQ_OUT=0; //在15US之內讀取數據
ch=ch》》1;
//延時大概5US
DELAY5（）;
if（DQ）
ch=ch|0x80;
else
ch=ch&0x7f;
DELAY9（8）;
//每兩個讀數據之間間隔要大于60US }
return（ch）; //返回讀到的數據
}
以上三段為底層基本函數；DELAY后面的數字DELAY1，DELAY5，DELAY9為延時的微秒時長； DQ設置為硬件連接的端口，DQ_OUT為端口方向的設置
然后就是調用函數了：
當數據線上還有一個18B20時，通常步驟如下：
初始化；
跳過ROM；
溫度開始轉換命令；
等待溫度轉換完成；//當使用18B20默認的12位轉換精度，用時750MS，經檢驗，一般耗時比理論稍長；
初始化；
跳過ROM；
讀暫存器命令；
將溫度數據低八位，高八位依次取出；
初始化；//注：最后仍然要進行初始化
結束；
對應的函數如下
/********************溫度開始轉換命令程序*******************************/
byte TEMP_DETECT_18B20（）{
byte dummy=2;
dummy=INIT_18B20（）; //初始化
if（dummy==0）{
WRITE_18B20（0XCC）; //跳過ROM，不讀地址，直接通訊
WRITE_18B20（0x44）; //溫度開始轉換命令
}
return（dummy）; //返回0表示成功初始化，開始轉換溫度
}
注：在開始轉換命令和讀取溫度之間，若18B20忙于轉換溫度，電平為低電位；
轉換完畢將電平拉高；若不想用DELAY等待溫度轉換，可讀取DQ值，為1則表示轉換完畢，可以開始讀取數據了；
/****************讀取溫度命令程序***************************************/
uint TEMP_READ_18B20（）{
byte dummy=0;
byte TEMH=0，TEML=0;
uint TEM_RESULT;
dummy=INIT_18B20（）; //初始化
if（dummy==0）{
WRITE_18B20（0XCC）; //跳過ROM
WRITE_18B20（0xBE）; //讀暫存存儲器的值命令
TEML=READ_18B20（）;
TEMH=READ_18B20（）; //讀溫度的高8位和低八位
dummy=INIT_18B20（）; //最后初始化，表示讀取溫度結束
}
TEM_RESULT=（TEML》》3）+（TEMH《《5）; //分辨率為0.5°
TEM_RESULT=TEM_RESULT*5;
if（（TEMH&0X80）！=0）
//最高位為1，則為負溫度 ;;
// TEM_RESULT=~TEMP_RESULT+1; //溫度為負，取補碼
return（TEM_RESULT）; //返回值為溫度的十倍，小數點后一位
}
主函數中調用：
SIGNAL=TEMP_DETECT_18B20（）;
if（SIGNAL==0）{
if（DQ） //此時端口為1，則表示轉換完成
TEMP_RESULT=TEMP_READ_18B20（）; //返回溫度的十倍值
若時序錯誤，很有可能讀出的數據位0XFF;若溫度傳感器燒壞，容易讀到85°； l
使用默認12位轉換精度，分辨率為0.0625°，此處不需要這么高的精度因此：
TEM_RESULT=（TEML》》3）+（TEMH《《5）; //分辨率為0.5°
舍棄后面三位數據，并且只有11位是溫度值，高八位中的前五位是符號位；
讀取為1時溫度為負；讀取為0時，溫度為正；
