74ls247是4線——七段譯碼器/驅動器（BCD輸入，OC，15V）
簡要說明：

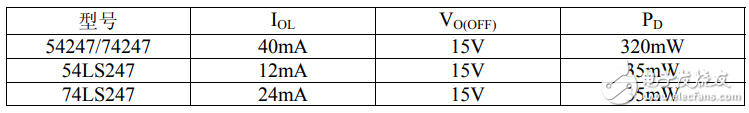

247為集電極開路輸出的BCD——七段譯碼器/驅動器，共有54/74247和54/74LS247兩種線路結構型式。其主要電特性的典型值如下（不同廠家具體值有差別）：
輸出端（a~g）為低電平有效，可直接驅動指示燈或共陽極LED。
當要求輸入0～15時，消隱輸入（/BI）應為高電平或開路，對于輸出0時還要求脈沖消隱輸入（/RBI）為高電平或開路。
當BI為低電電平，不管其它輸入端狀態如何，a～g均為截止態。
當/RBI和地址端（A~D）均為低電平，并且燈測試（/LT）為高電平時，a~g均為截止態，脈沖消隱輸出（/RBO）為低電平。
當BI為高電平開路時，/LT的低電平可使a～g為低電平。
引出段符號：
A，B，C，D譯碼地址輸入端
/BI，/RBO消隱輸入（低電平有效）
脈沖消隱輸出（低電平有效）
/LT燈測試輸入端（低電平有效）
/RBI脈沖消隱輸入端（低電平有效）
a~g段輸出（低電平有效）
74ls247引腳圖
74ls247邏輯圖
極限值：
電源電壓…………………………………………。7V
輸入電壓
54/74247…………………………………。5.5V
54/74LS247…………………………………。7V
截止態時流入輸出端電流…………………………。1mA
工作環境溫度
54XXX…………………………………。-55~125℃
74XXX…………………………………。0~70℃
存儲溫度…………………………………………。-65~150℃

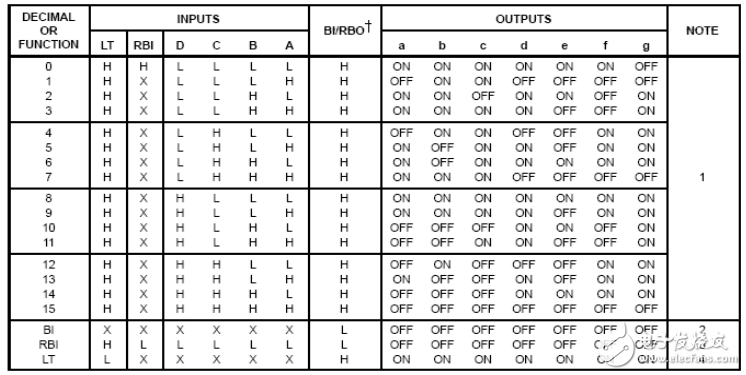

74ls247功能表

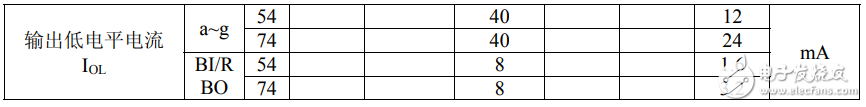

推薦工作條件

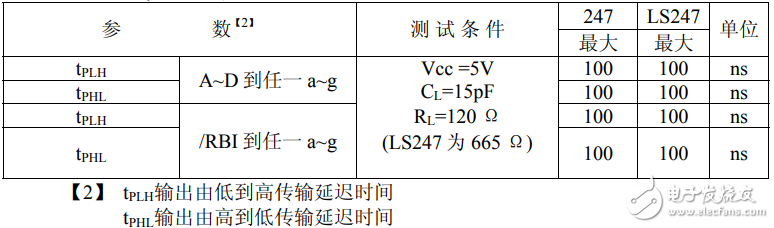

動態特性（TA=25℃）

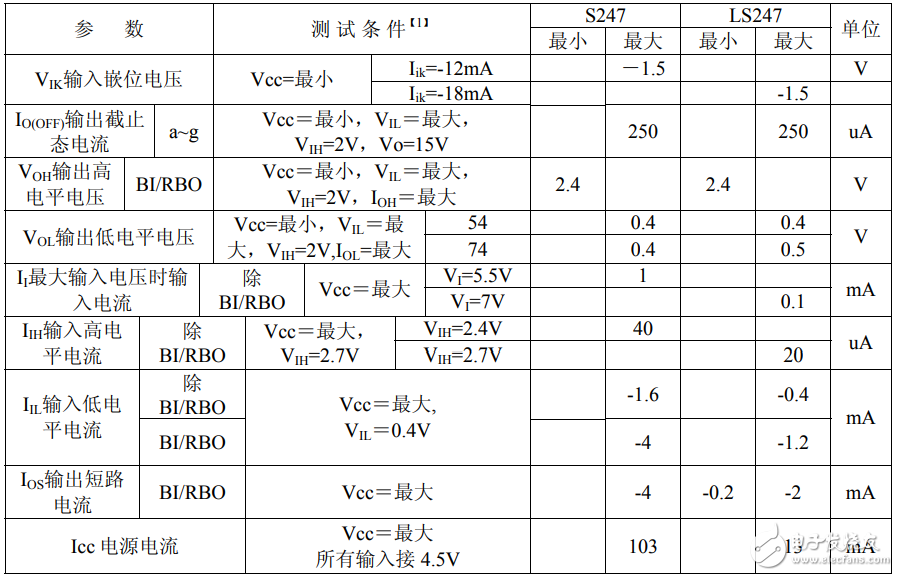

靜態特性（TA為工作環境溫度范圍）
74ls247應用電路
本設計主要有5V直流電源電路（整流、濾波、穩壓電路）和計數報警電路（計數電路、譯碼電路、顯示電路、聲光報警電路）。
其原理圖如圖所示。
圖 計數報警電路的原理框圖
計數電路：采用兩片74LS192N實現。用開關的閉合與打開產生計數脈沖，將脈沖信號送到74LS192芯片的UP端，由于74LS192是雙時鐘方式的十進制可逆計數器，所以當計數器計到9時，當下一個脈沖信號到來時它就要產生一個進位信號。這個進位信號可以接在下一個74LS192芯片的UP端，這樣就可以實現00到99之間的計數，當十位上的數字計到9時，當下一個脈沖信號到來時它也要產生一個進位信號，這個信號可以用來控制聲光報警系統的工作；在計數器的計數過程中，我們是需要顯示出當前的數字的，所以這就需要用譯碼電路實現。計數電路如圖所示。
譯碼電路：采用74LS247譯碼器。將74LS192芯片的對應接口接到74LS247芯片上，這時74LS247芯片便可以將接收到的信號譯碼，將譯碼后的信號送到數碼管，數碼管就可以顯示當前計數器所計的數字。譯碼電路如圖所示。
顯示電路：用兩個共陽極七段數碼管實現。顯示電路如圖所示。
聲光報警電路：聲光報警功能用蜂鳴器和LED燈實現，控制LED報警十秒，蜂鳴器報警10秒。此電路需要555定時器中的單穩態觸發器。根據Tw=1.1RC（Tw=10）來選擇合適的R和C即可，其中要想顯示出報警的秒數，需要在單穩態觸發器的輸出端再接一個555定時器構成的多諧振蕩器，由此產生的脈沖通過74LS160計數器計數，再通過74LS47N譯碼并通過七段共陽極數碼管顯示。聲光報警電路如圖所示。
