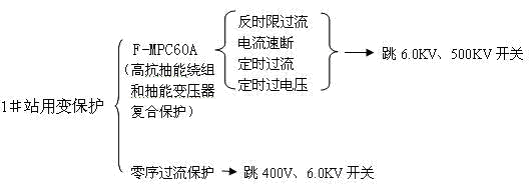

1＃站用變保護的簡圖如下：

　　二、繼電器的簡單介紹：
　　1、電流繼電器OCG1：
　　即DQAWC2HB繼電器，是一種固態電路結構的繼電器，輸出一對瞬時動作的干接點。繼電器的動作定值可以由面板上的切換開關來調整。當輸入電流達到或超過整定值時，干接點動作，發出跳閘脈沖（需經延時）。整定范圍在4～16A，現在整定為4A。
　　2、信號繼電器OC、OCG：
　　即EIT-B-125繼電器，是一種機械結構的電磁式信號沖發出，繼電器線圈勵磁，內部機械信號牌就會翻轉且不能復位，以供值班人員查看。當事故結束時，需要值班人員手動按壓面板上的復位按鍵，才能使繼電器的信號牌恢復到正常位置。
　　繼電器的主要參數：

　　三、動作原理：
　　在正常的三相對稱點路中，負序、零序電流可以忽略不計，在運行中發生任何一相接地故障時，負序、零序電流變化很大。零序電流保護就是利用線路或其中的一個元件發生發生單相接地時，站變中性點CT電流增大的特點來實現有選擇性的動作信號。
　　四、 接線圖：

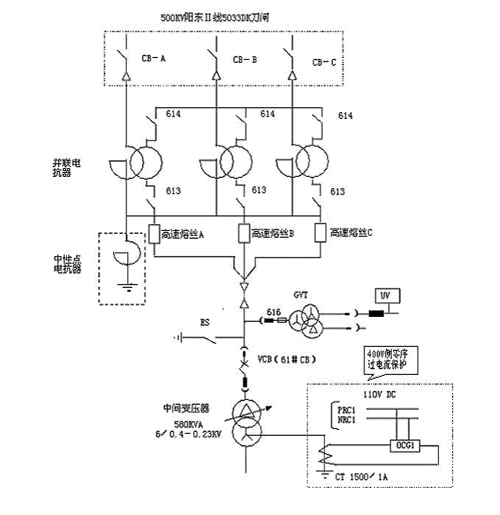

　　1、6.0KV1#站用變400V側零序過電流保護一次接線圖：

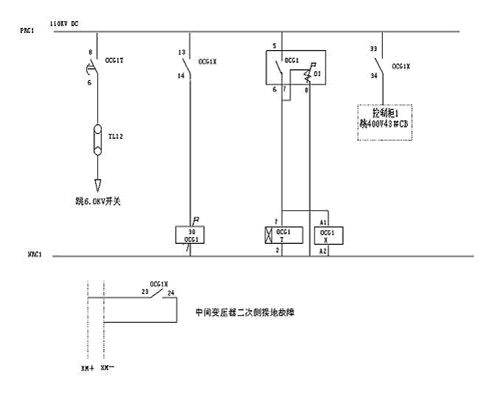

2、6.0KV1#站用變400V側零序過電流保護二次接線圖：

　　五、定值整定：
　　動作電流：6000A／4a
　　跳400V開關動作時間：0.3S
　　跳6.0KV開關動作時間：0.8S，其中，OCG1T時間繼電器的動作時間：0.5S
　　六、動作過程：

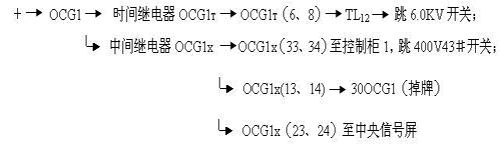

　　當400V側任一相接地時，由于400V系統是中性點接地系統，所以400V側任一相接地被視為短路。OCG1為零序電流繼電器，它動作后，有以下回路接通：

　　時間繼電器OCG1T動作后，其接點OCG1T（6、8）按延時0.5S整定。
　　七、動作處理及其故障分析：
　　1、零序過電流保護動作后，根據信號繼電器的掉牌情況，認真分析故障點的性質和大致范圍 。分析如下：
　　1）、43＃開關跳閘（43＃開關跳閘后，由于41＃開關本身沒有保護，只是具有失壓脫扣功能，所以，41＃開關也隨之跳開，然后備用變自投），故障點在43＃開關以下，其中也包括400V母線及其分路負荷；
　　2）、43＃開關跳閘，61＃開關也跳閘，故障點在6.0KV1＃站變低壓線圈至43＃開關間；
　　2、400VⅠ段負荷自動切換到備用電源后，應檢查交流設備是否恢復正常運行狀態，尤其要對電機、逆變電源、絕緣監察裝置是否恢復正常運行狀態。并通知通信值班人員進行有關檢查。
　　3、在站用變送電前，信號繼電器的掉牌必須手動復歸；
　　八、運行注意事項：
　　1、零序過電流保護的定值的修改由專業人員進行，運行人員不得觸碰；
　　2、在運行中，注意檢查各繼電器無抖動、發熱等現象；
