　　本文在超導儲能混合磁體的失超檢測系統中，為該系統設計一套光耦隔離與校正電路，用于檢測串聯超導磁體線圈的失超電壓，同時將該電壓與干擾信號隔離，并相應地放大或縮小單線圈電壓，消除作為干擾因素的串聯線圈感生電壓分量。該電路有效提高失超保護系統的可靠性，滿足超導儲能系統失超保護的要求。

　　1 失超檢測裝置的設計原理與分析

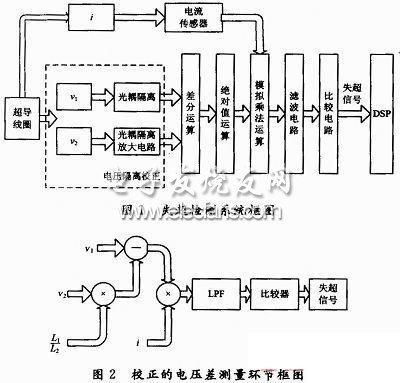

　　失超檢測流程如圖1所示。

?

　　以下著重闡述電壓隔離矯正部分的機理：

　　在電壓隔離校正環節中，超導線圈L1和L2上的電壓v1和v2經過電壓隔離校正電路后，一方面隔離超導線圈端的干擾信號;另一方面調整光耦隔離放大電路的參數，消除電感量帶來的差別。超導線圈在縱軸方向上串聯連接，故不考慮互感的影響。根據實際超導儲能混合磁體的特點，采取有源功率檢測法，并對電壓差測量環節進行了校正，如圖2所示。

　　r1和r2，L1和L2分別為超導線圈的電感和失超電阻。有源功率檢測法通過測量P=[(L1-L2)di/dt+(r1-r2)i]i=[(L1-L2)di/dt]i+(r1-r2)i2的值來檢測失超。由于誤判斷是由于感應電壓差(L1-L2)di/dt引起的，對v2進行L1/L2倍放大，得到(L1/L2)v2，再經過電壓差測量環節與v1進行比較，得v1-(L1/L2)v2=0，消除了感應電壓產生的影響。

　　隨后由差分運算電路、絕對值運算電路、電流傳感器電路、模擬乘法運算電路、濾波電路電路、低通濾波器、比較電路對信號進行處理，比較電路得出的信號送入數字信號處理器DSP中，判別超導線圈狀態，并進一步找出失超線圈的具體位置。

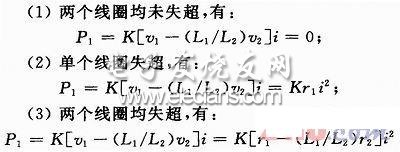

　　進一步分析可得：

?

　　從上述3種情況看出，P1值已不包含感應電壓差分量，此時可通過有源功率檢測法測得P1值與閾值比較判斷是否失超。
