聲學研究小組特別制定了兩套實驗方案用于識別風扇噪聲的特征。第一種方案采用是步進電機控制的半圓形測量支臂，如圖2所示。13個半英寸的IEPE麥克風固定在測量支臂上，通過測量支臂轉動來測量半球指向性。PXI-7344控制器驅動一個Oriental Motor步進電機的伺服器和電機，步進電機再與各種齒輪嚙合，以1/60度的精度轉動測量支臂。LabVIEW測量軟件界面截圖如圖3、圖4所示。

　　本測量程序的一個特點(見圖四右上角)是程序隨測量進度可以對指定頻率繪制出增量指向性圖。對于箱裝風扇，該支臂測量程序能夠獲得遠場指向性與頻率和流量的關系。在主動降低風扇噪聲時進行這些指向性測量工作還可以獲得整體噪聲降低的信息。

?

　　圖2. 圖片為楊百翰大學全消聲室內半圓形測量支臂，60mm的軸流風扇安裝在鋁制機箱頂面上，三腳架上安裝的設備是一個光速度計--用于測量風扇的轉動速度

?

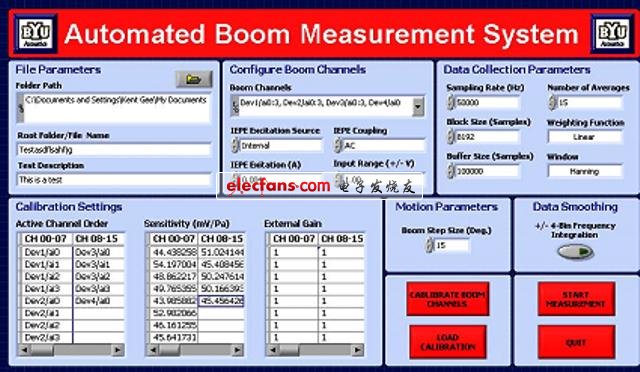

　　圖3. 支臂測量程序截圖

?

　　圖4. 這張截圖反映了支臂測量程序的測量示意屏是如何顯示任意通道的功率譜和指定給定頻率的指向性圖

　　第二種方案是采用近場線性陣列，我們使用它來研究風扇噪聲源附近噪聲的音調和穩定性。線性陣列包括23個四分之一英寸的GRAS麥克風，如圖5.所示間隔半英寸安裝布置。然后在機箱面上方手動步進陣列，步進間隔為四分之一英寸或半英寸，從而繪制出二維聲壓場。由于風扇正上方的麥克風因空氣流動產生了附加噪聲，因此二維壓力場繪圖時只采用氣流外部的麥克風。圖5.中還可以看見四個小圓形揚聲器，它們用于對聲場進行主動控制。主動控制啟用時，線性陣列可用于測定近聲場中產生的變化。

?

　　圖5. 用于近場風扇噪聲特征識別的線性陣列

　　這些實驗方案帶來了一個新的問題—麥克風的標定。高精度測量要求頻繁的校準，對于高通道數應用而言這十分耗時。為了簡化這一過程，我們?yōu)镻XI系統開發了一套“靈活”的麥克風標定方法。在標定過程中，只需一個研究人員首先啟動控制室內筆記本上的程序，然后帶著標定器進入隔音室。軟件同步從所有活躍通道快速采集數據并利用LabVIEW中的頻率/幅值檢測VI搜索數據獲得有效的標定信號(250或1000Hz)。這個過程在程序循環內不斷進行直至檢測到一個麥克風通道的有效標定信號。一旦確定通道，研究人員可以使用NI信號和振動工具包內的SVL標定麥克風VI標定該通道。

　　消聲室的一個LED確保研究人員獲知標定狀態(見圖2. 中的紅白線纜)。LED由PXI-4461模塊的模擬輸出以LabVIEW中生成的12V方波直接驅動。方波脈沖的頻率和持續時間告知研究人員標定是否順利運行。這一標定過程十分有效，現在一個研究員可以用5分鐘左右的時間標定完23個麥克風。而楊百翰大學的其他數據采集平臺上標定同樣數目的麥克風通常需要兩個人且花費時間更長。LabVIEW程序使得頻繁標定變得更加簡單方便。

　　開發應用程序

　　聲學研究小組使用PXI系統只花費了幾個月時間就將風扇噪聲特征識別系統開發完畢。然而，這些測量并不需要PXI-466x模塊的任何一項重要性能。本系統是用于火箭和噴氣式飛機的噪聲測量，這些應用具有更高的性能要求。

　　火箭和噴氣式飛機噪聲的高幅值特征識別是現階段的研究難點。這些噪聲源的近場存在激波，激波上升時間快、含有重要的高頻成分，因而需要采用高帶寬的測量系統。此外，聲音信號幅值隨著頻率和發動機工況不斷變動，這要求測量系統擁有一個較大的動態范圍。

　　利用PXI-446x模塊，基于PXI和筆記本電腦的系統提供了高度靈活的測量。另外，實時導出大量數據的能力使得陣列測量成為可能，因而在發動機運行測試時能最大程度地發揮測量系統的潛能。

　　Latitude D820的檢測結果表明：它可以在所有34個通道以150kHz左右采樣率采樣時實時將單精度數據導入外部硬盤。如果使用內部SATA硬盤，34個通道的實時數據采樣頻率最大可以達到204.8kHz。我們的測量系統使用筆記本控制器、擁有寬動態范圍和高帶寬、支持IEPE傳感器，針對便捷高精度場測量應用本系統算得上是頂尖級別的系統，噴氣噪聲測量研究也證實了這一點。

?

　　圖6. F-16噴氣式飛機噪聲測量
