針對某些區域特殊環境核輻射的監測需要，提出了一種基于ZigBee無線傳感監測系統的設計方案。以TI公司的CC2530芯片為核心，CC2591芯片及PC上位機構建系統網絡的硬件平臺。該系統不僅能夠監測γ輻射劑量，而且還可以監測溫濕度、雨量等大氣參數，并實現數據的采集、處理、傳輸、顯示以及超限報警。

由于核輻射恐怖事件及核輻射事故具有突發性，對國家政治、經濟和社會安全有巨大危害，容易造成社會動蕩，其次核電是清潔安全的能源，雖然重大事故的發生概率很低，但必須做好充分的核事故應急準備。我國現在大部分的核輻射監測系統都是有線傳感網絡，本研究提出的ZigBee技術在核輻射監測方面的應用，很好地解決了有線傳輸?shù)?a target="_blank">信號遲滯、信號失真、信號精確度低的缺點。同時能夠監測的區域溫濕度、雨量等大氣參數，可作為對γ輻射劑量進行綜合分析與判斷的參考參數。

1系統的原理和框架

1.1基本原理

ZigBee技術是一種新型的、基于IEEE 802.15.4標準的短距離無線通信技術。其優點是組網靈活、結構簡單、功耗小、成本低。基于ZigBee技術構建的無線傳感網絡拓撲結構有三種，分別是星型網絡結構、樹狀形網絡結構和網狀網絡結構，如圖1所示。其中全功能設備代表協調器或傳感器節點，它可以和任何其他的設備通訊；而半功能設備只能是傳感器節點。圖中所示星型網絡結構由一個協調器和數個終端節點構成，適用于一定范圍的環境監測應用；樹狀網絡結構是由一個協調器和若干個星型網絡組成，適用于數據量小但規模較大的監測場合；網狀結構中各個設備之間是對等通信，每個節點都可以與在通信范圍內的其它節點進行互相通信。由于本監測系統的節點較多，規模較大，考慮到網狀網絡結構中各節點的數據傳輸可以選擇有多個路徑，可靠性高。當某一路徑出現問題時，可通過其他路徑繼續傳輸測量數據，對避免數據的丟失或遺漏有很好的保障，因此，本設計的傳感網絡結構選擇網狀網絡結構，具體結構如圖1所示。

圖1 拓撲結構

1.2系統整體設計結構圖

核輻射監測系統由上位機、協調器、路由節點網絡以及傳感器終端節點組成，其中路由器節點網絡由多個路由器相互通信而成。系統結構框圖如圖2所示。系統終端節點的各種傳感器分別采集γ輻射劑量及各種大氣數據，然后將數據傳送給路由器，經過路由器節點之間的互相通訊以及數據處理，將數據通過協調器傳至上位機，上位機對測得的各個數據進行綜合的分析處理，得出的數據如超過設定的γ輻射劑量則會發出報警信號。同時上位機能夠管理和顯示數據，方便用戶進行實施監控與查詢。

圖2 基于Zigbee技術的核輻射檢測系統

2系統硬件設計

2.1系統的芯片選擇及總體硬件設計

目前針對ZigBee技術標準的芯片種類較多，比較常用的有TI公司的CC2430、CC2530、CC1110和飛思卡爾公司的MCI3192/3芯片等。基于傳輸頻率、功耗以及系統穩定性的考慮，本系統采用TI公司推出的CC2530作為核心，CC2591為前端傳輸。

CC2530芯片是集IEEE802.15.4、ZigBee和RF4CE于一體的系統解決方案，工作頻段在2.4GHz.其包含了RF收發器、增強型的8051CPU、擁有8k數據存儲器和1256kFlash的大容量程序存儲器等，所需電壓的范圍在2.0～3.6V之間，只需兩節五號電池就可以滿足供電要求。

CC2591也是TI公司推出的工作頻段在2.4GHz，面向低電壓與低功耗、集成度很高的前端芯片。CC2591的內部集成功率放大器（PA）的增益為22dB，最大發射功率為+22dBin（輸入+5dBm），4.8dB的噪聲系數，接收靈敏度改善6dB，接收部分內部集成的LNA分接收增益在1～11dBm之間。

系統下位機硬件結構圖如圖3所示。主要由多個帶有CC2591的傳感器節點連接路由器，再由路由器連接主協調器而構成。

圖3 系統下位機硬件結構圖

2.2系統的終端節點硬件設計及傳感器的選取

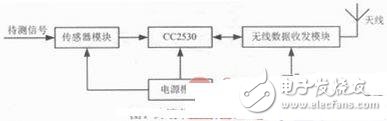

系統的終端節點硬件設計以核心芯片2530結合外圍模塊）如A/D基準電壓、存儲器、調試接口及傳感器等，加上必需的射頻前端芯片CC2591以及電源模塊構成。系統的終端節點硬件設計圖如圖4所示。

圖4 終端節點硬件設計圖
