反相比例放大電路

反相比例放大電路

集成運算放大器按照輸入方式可以分為同相、反相、差分三種接法，按照輸入電壓
與輸出電壓的運算關系可以分為比例、加法、減法、積分、微分等，輸入方式和運算關系組
合起來，可以構成各種運算放大器。
1. 反相接法

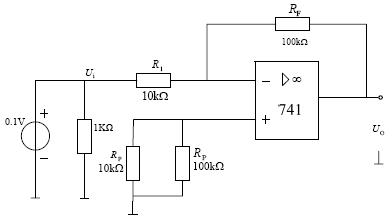

（1）反相比例放大電路（圖3.8a.1）的輸入信號從運算放大器的反相輸入端引入，輸
出信號與輸入信號反相，并按比例放大為

式中A0為運算放大器的開環電壓放大倍數， rid為差模輸入電阻。在開環電壓放大倍數
及差模輸入電阻極大的條件下，可把運算放大器看作是理想的，則上式可以簡化為

電壓放大倍數

集成運算放大器的輸入級是由差動放大電路組成，它要求反相和同相輸入端的外電阻相
等，因此要在同相輸入端接入平衡電阻

圖3.8a.1 反相比例放大電路

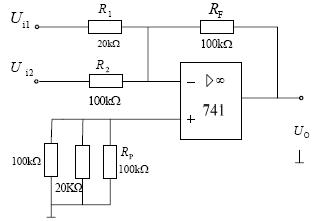

（2）反相加法運算電路(圖3.8a.2)為若干個輸入信號從集成運放的反相輸入端引入，輸
出信號為它們反相按比例放大的代數和。

圖3.8a.2 反相加法電路
