反相加法運算電路,反相積分運算電路(含分析和計算公式)

集成運算放大器是一種高增益的直流放大器。它有兩個輸入端，一個輸出端。
外接負反饋電路后能夠完成反相比例，同相比例，加法、減法、乘法，微分、
積分等運算功能。現簡介其中幾種。?
⒈ 反相比例運算?
原理圖如圖13—1(a)所示，由反相端輸入信號VI，則有?

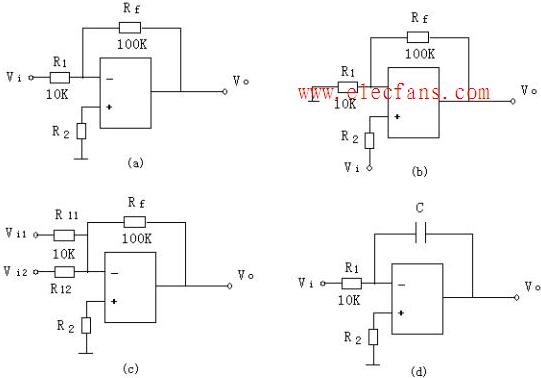

圖13—1   集成運放幾種運算電路?
(a)反相比例運算   (b)同相比例運算?
(c)反相加法運算   (d)反相積分運算?
⒉ 同相比例運算?
原理如圖13—1(b)所示，由同相端輸入信號VI，則有

⒊ 反相加法運算?
原理如圖13—1(c)所示，由反相端分別輸入兩信號VI和VI2。?
當R1=R2=R時，有
當R1≠R2時，有

⒋ 積分運算?
原理如圖13—1(d)所示，由反相端輸入一方波，則有
