1、反相加法運算電路

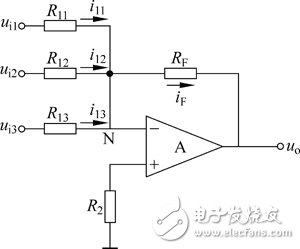

　　加法運算電路能實現多個模擬量的求和運算。圖1所示為一個3個輸入信號的反相加法運算電路。

　　圖1 反相加法運算電路

　　根據“虛短路”和“虛斷路”的原則，up=un=0。

　　節點N的電流方程為

　　（1）

　　（2）

　　對上式整理得

　　（3）

　　當RI1=RI2=RI3=R1時

　　（4）

　　當當RI1=RI2=RI3=RF時

　　（5）

　　平衡電阻R2=RI1//RI2//RI3//RF

　　2、同相加法運算電路

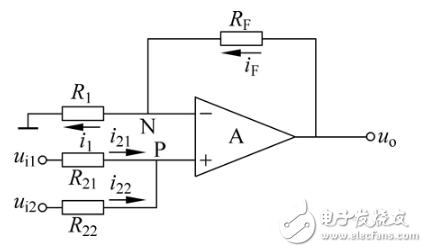

　　加法運算電路也可以采用同相輸入的方式，圖2是一個兩個輸入信號的同相加法運算電路。

　　圖2 同相加法運算電路

　　根據“虛斷路”的原則，iI=iF，即，整理得

　　（6）

　　根據“虛斷路”的原則，節點P的電流方程為i21+i22=0，即，整理得

　　（7）

　　根據“虛短路”的原則，up=un。并結合式（6）和式（7）得

　　（8）

　　從而

　　（9）

　　若R21=R22=R1=RF，則uo=ui1+ui2。

　　為了提高電路的共模抑制比和減小零漂，一般要求R21//R22=R1//RF。

　　3、減法運算電路

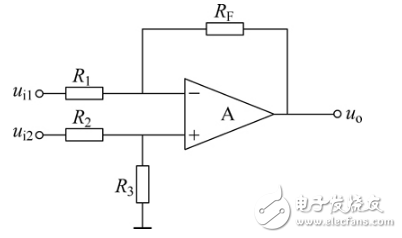

　　減法運算電路如圖3所示，同相和反相輸入端都有信號輸入，則稱為差動輸入運算電路。

　　圖3 減法運算電路

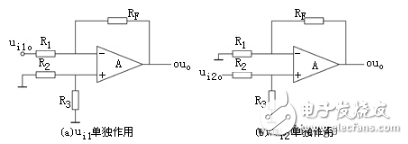

　　分析減法運算電路用疊加原理比較簡單，圖4（a）和圖4（b）分別是輸入信號ui1和ui2單獨作用時的電路。

　　圖4 運用疊加原理的減法運算電路

　　由圖4（a）可知，ui1單獨作用時電路為反相比例運算電路，輸出電壓為

　　（10）

　　由圖4（b）可知，ui2單獨作用時電路為同相比例運算電路，由于電阻R3的分壓作用，使同相輸入端電位，所以輸出電壓為

　　（11）

　　因此，ui1和ui2同時作用的輸出電壓為

　　（12）

　　當R1=R2、R3=RF時，。

　　當R1=R2=R3=RF時，。
