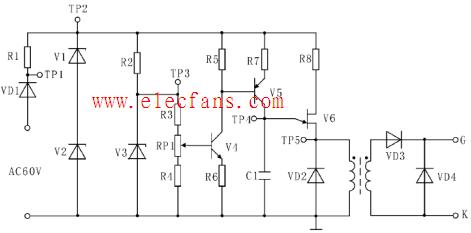

圖3-5 單結晶體管觸發電路原理圖

觸發電路原理：

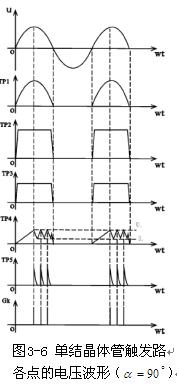

由同步變壓器副邊輸出60V的交流同步電壓，經VD1半波整流，再由穩壓管V1、V2進行削波，從而得到梯形波電壓，其過零點與電源電壓的過零點同步，梯形波通過R7及等效可變電阻V5向電容C1充電，當充電電壓達到單結晶體管的峰值電壓 時，單結晶體管V6導通，電容通過脈沖變壓器原邊放電，脈沖變壓器副邊輸出脈沖。同時由于放電時間常數很小，C1兩端的電壓很快下降到單結晶體管的谷點電壓 ，使V6關斷，C1再次充電，周而復始，在電容C1兩端呈現鋸齒波形，在脈沖變壓器副邊輸出尖脈沖。在一個梯形波周期內，V6可能導通、關斷多次，但只有輸出的第一個觸發脈沖對晶閘管的觸發時刻起作用。充電時間常數由電容C1和等效電阻等決定，調節RP1改變C1的充電的時間，控制第一個尖脈沖的出現時刻，實現脈沖的移相控制。電位器RP1已裝在面板上，同步信號已在內部接好，所有的測試信號都在面板上引出。單結晶體管觸發電路的各點波形如圖3-6所示。
