Mega168的復位電路及單線調試共用時的引腳處理

目前很多單片機都具有調試、在線下載的功能。如AVR系列微控制器的DW接口，容許調試器（仿真器）通過VCC、GND和RESET三個口與微控制器通信，完成調試和程序下載。而這些功能所用到的數據接口中一般包括RESET復位引腳。為了上電可靠，我們一般都設計了上電復位電路。上電復位電路最多的是使用阻容復位電路。

我在一次設計中用到了ATmega168，當復位引腳直接上拉一個電阻的時候，能夠進入ISP和DW模式。而當增加了阻容組成的上電復位后，單片機卻進入不到調試模式了。

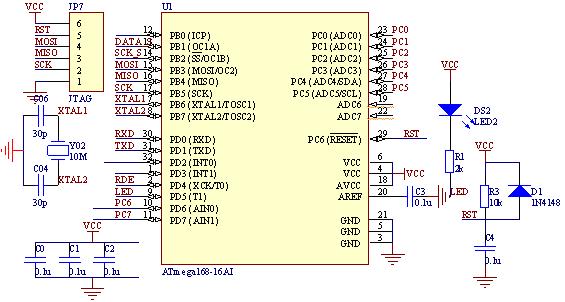

上圖是不能正常進入DW模式的電路圖，RST管腳的電平變化受到了阻容復位電路的影響。

解決的辦法是在微控制器的復位引腳和阻容復位電路之間增加一個電阻。如下圖所示。

這樣，當DW通過RST通信的時候，可以通過新增加的10K電阻來消弱復位電路對其的影響，從而能夠實現正常的通信。
