該報警器能探測人體發出的紅外線，當人進入報警器的監視區域內，即可發出報警聲，適用于家庭、辦公室、倉庫、實驗室等比較重要場合防盜報警。

　?? 電路工作原理：

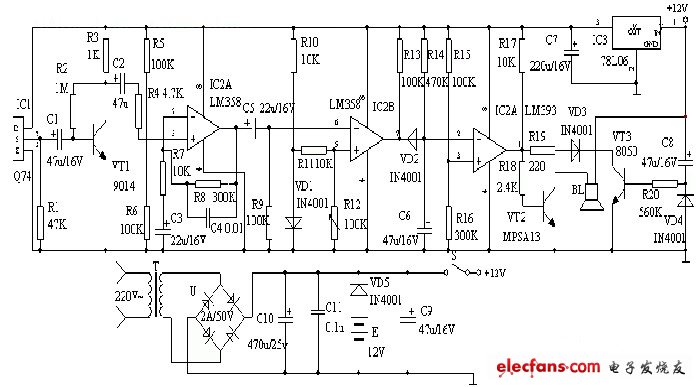

　　該裝置由紅外線傳感器、信號放大電路、 電壓 比較器、延時電路和音響報警電路等組成。 紅外線探測傳感器 IC1 探測到前方人體輻射出的紅外線信號時，由 IC1 的 ② 腳輸出微弱的電 信號，經三極管 VT1 等組成第一級放大電路放大，再通過 C2 輸入到運算放大器 IC2 中進行 高增益、低噪聲放大，此時由 IC2 ① 腳輸出的信號已足夠強。 IC3 作電壓比較器，它的第 ⑤ 腳由 R10 、 VD1 提供基準電壓，當 IC2 ① 腳輸出的信號電壓到達 IC3 的 ⑥ 腳時，兩個輸入端 的電壓進行比較，此時 IC3 的 ⑦ 腳由原來的高電平變?yōu)榈碗娖健?IC4 為報警延時電路， R14 和C6 組成延時電路，其時間約為 1 分鐘。當 IC3 的 ⑦ 腳變?yōu)榈碗娖綍r(shí)， C6 通過 VD2 放電，此時 IC4 的 ② 腳變?yōu)榈碗娖剑c IC4 的 ③ 腳基準電壓進行比較，當它低于其基準電壓時，IC4 的 ① 腳變?yōu)楦唠娖剑?VT2 導通，訊響器 BL 通電發出報警聲。人體的紅外線信號消失后 ，IC3 的 ⑦ 腳又恢復高電平輸出，此時 VD2 截止。由于 C6 兩端的電壓不能突變，故通過 R1向 C6 緩慢充電，當 C6 兩端的電壓高于其基準電壓時， IC4 的 ① 腳才變?yōu)榈碗娖剑瑫r(shí)間約為 1 分鐘，即持續 1 分鐘報警。電路原理如圖1所示。
