變壓器等效電路
近似等效電路可用于分析計算變壓器負載運行的某些問題，如二次側電壓變化
并聯運行的負載分配等
把勵磁支路移至端點處。計算時引起的誤差不大：變壓器的勵磁電流(即空載電流)為額定電流的2％-10％，（大型變壓器不到1％）。

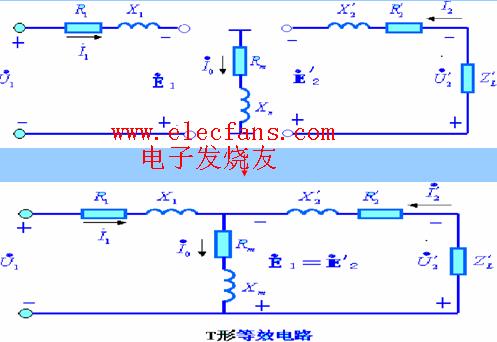

變壓器T型等效電路
變壓器等效電路
