一、采用CD4013觸發器的按鈕控制式延時照明燈電路

　　本例介紹一款以CD4013觸發器為主要元件制作的按鈕控制式延時照明燈，它能在按動控制按鈕后將照明燈點亮，再次按動控制按鈕時，照明燈將在延時照明半分鐘左右關閉。

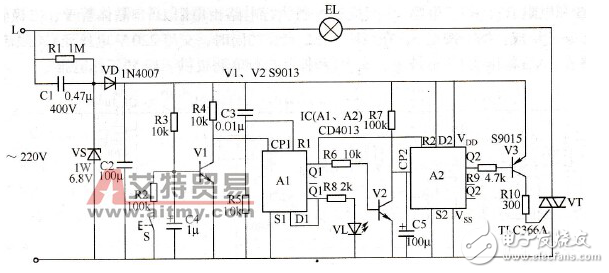

　　該按鈕控制式延時照明燈電路由電源電路、輸入控制電路、單穩態觸發器電路、延時控制電路和控制執行電路組成，如圖16-6所示。

　　圖  采用CD4013觸發器的按鈕控制式延時照明燈電路

　　電路中，電源電路由降壓電容C1、電阻R1、穩壓二極管VS、整流二極管VD和濾波電容C2組成；輸入控制電路由控制按鈕S、電阻R2～R4、電容C4和晶體管V1組成；單穩態觸發器電路由雙D觸發器集成電路IC內部的一個D觸發器A1和電阻R5、R8、電容C3、發光二極管VL組成；延時控制電路由IC內部的另一個D觸發器A2、晶體管V2、延時電容C5和電阻R6、R7組成；控制執行電路由晶體管V3、電阻R9、R10和晶閘管VT組成。交流220 V電壓經C1降壓、VS穩壓、VD整流及C2濾波后，產生+6V電壓供給IC和V1～V3。

　　在未按動S時，V1～V3和VT均截止，照明燈EL不亮，發光二極管VL發光。

　　當按動S時，V1導通，其集電極由高電平變為低電平，使D觸發器A1翻轉，V2導通，C5放電，同時D觸發器A2清零復位，輸出低電平，使V3導通，V3集電極輸出的高電平又使VT受觸發而導通，照明燈EL點亮。V1導通的同時，VL熄滅。

　　再次按動S時，V1導通使A1內電路翻轉，VL點亮，V2截止，+6V電壓經R7對C5充電，當C5充滿電（約半分鐘左右）時，A2內電路翻轉，使V3和VT截止，照明燈EL熄滅。

　　R5和C3組成開機復位電路，在每次通電時為A1提供一個復位脈沖，使A1清零復位，輸出低電平，照明燈處于關閉自鎖狀態，可防止因停電后再來電時照明燈長亮而耗費電能的現象出現。

　　改變R7的電阻值或C5的電容量，可改變關燈的延時時間。

　　S選用內置發光二極管的動合型輕觸按鈕。
