三、用CD4013制作的觸摸式延時關燈電路的工作原理

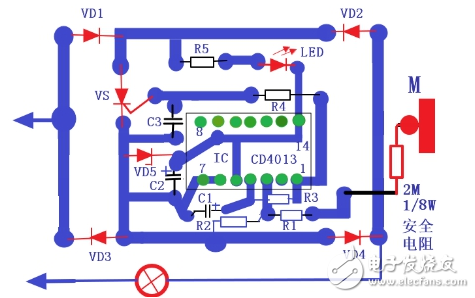

　　線路板圖：

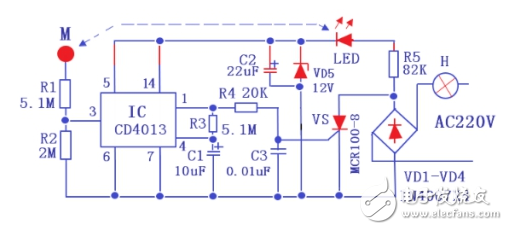

　　觸摸式延時開關電路虛線右面是普通照明線路，左部是電子開關部分。VD1～VD4、VS組成開關的主回路，IC組成開關控制回路。平時，VS處于關斷狀態，燈不亮。VD1～VD4輸出220V脈動直流電經R5限流，VD5穩壓，C2濾波輸出約12V左右的直流電供IC使用。此時LED發光，指示開關位置，便于夜間尋找開關。

　　IC為雙D觸發器，只用其中一個D觸發器將其接成單穩態電路，穩態時1腳輸出低電平，VS關斷。當人手觸摸一下電極M時，人體泄漏電流經R1、R2分壓，其正半周使單穩態電路翻轉，1腳輸出高電平，經R4加到VS的門極，使VS開通，電燈點亮。這時1腳輸出高電平經R3向電容C1充電，使4腳電平逐漸升高直至?xí)簯B(tài)結束，電路翻回穩態，1腳突變?yōu)榈碗娖剑琕S失去觸發電壓，交流電過零時即關斷，電燈熄滅。

　　元器件選擇

　　IC采用CMOS數字集成電路CD4013，它為雙D觸發器，本電路里只使用它的一半，另一個D觸發器懸空。VS用2N6565、MCR100-8等小型塑封單向晶閘管，可控制100W以下任何照明電路。VD1～VD4為1N4004～1N4007型整流二極管。LED可用普通紅色發光二極管，電阻均為RTX型1/8W碳膜電阻器。C1、C2用CD11-16V型電解電容器，C3為瓷片電容器。

　　制作與使用

　　印刷電路參考下圖，觸摸片采用馬口鐵制作，并焊接一只2MΩ1/8W電阻，再引線到電路。開關的延時時間主要由R3、C1數值決定，圖示數據約1分鐘左右。若增大或縮短延時時間，可以增大或減小R3及C1數值。
