二、采用CD4013觸發器的照明燈雙控開關電路

　　本例中，艾特貿易網介紹一款以CD4013數字電路為主要元件制作的照明燈雙控開關，既能使照明燈快速點亮或熄滅，又能讓照明燈（在點亮一段時間后自動熄滅）延時關閉。

　　該照明燈雙控開關電路由雙D觸發器集成電路IC （A1、A2）、控制按鈕S1、S2、發光二極管VL1、VL2、晶體管V、繼電器K、電阻R1～R4、電容C和二極管VD組成，如圖所示。

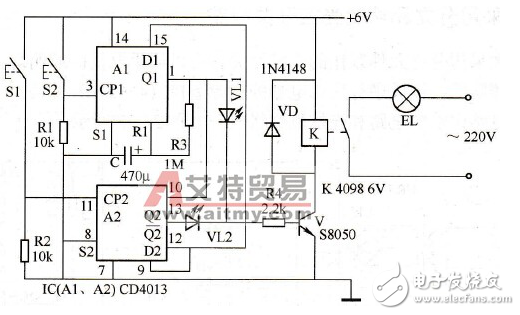

　　圖  采用CD4013觸發器的照明燈雙控開關電路

　　接通+6 V直流電源后，觸發器A1和A2因無時鐘信號（觸發脈沖）輸入而輸出低電平，VL1和VL2均不發光，V處于截止狀態，K不能吸合，其常開觸頭處于斷開狀態，照明燈EL不亮。

　　當按動S1后，IC的11腳（CP2端）輸入高電平觸發脈沖，A2翻轉，其13腳（Q2端）輸出高電平、使VL2發光，V飽和導通，K吸合，其常開觸頭將EL的工作電源接通，照明燈EL點亮。此時因IC的9腳和12腳均為低電平，即使再按動S2，也不能使A2觸發翻轉。若想關閉照明燈EL，則應再次按動S1，使IC的13腳變為低電平，V截止，K釋放，照明燈EL熄滅。

　　若在接通+6V電源后先按動了S2，則IC的1腳（Q1端）輸出高電平，使VL1發光，V導通，K吸合，照明燈EL點亮。與此同時，IC第1腳輸出的高電平經R3對C1充電，當C1兩端電壓充至一定值時，A1翻轉，使IC的1腳由高電平變為低電平，VL1熄滅，V截止，K釋放，照明燈EL熄滅，從而達到了延時關燈的目的。
