單相照明雙路互備自投供電電路圖

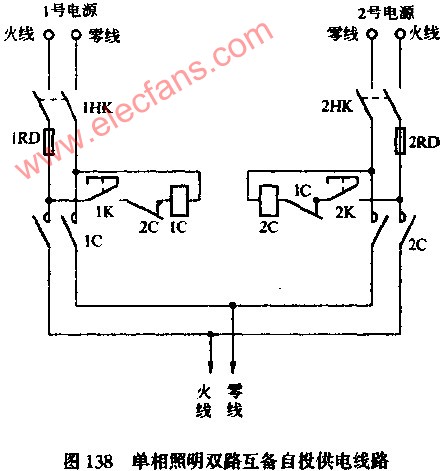

如圖138是單相照明雙路互備自投供電線路，當一號電源國故停電時，備用電源能自動投入。圖中1K、2K為小型開關，1C、2C為交流接觸器。工作時，先合上開關1K，交流接觸器1C吸合，由1號電源供電。然后合上開關2K，因1以、2C互鎖，此時，2C不會吸合，2號電源處于備用狀態。如果1號電源因故斷電，交流接觸器1C釋放，其常閉觸頭閉合，接通2C線圈電路，2C吸合，2號電源投入供電。也可以先合上開關2K，后合上開關1K，使1號電源為備用電源。
