電容測量?jī)x電路

當VT4導通時，被測電容Cx和二極管VD放電，VT4開關一次，被測電容就充放電一次。被測電容大，每次充電時通過電流表的電量多；另外，VT4每秒鐘開關的次數多，每秒鐘通過電流表的電量也多。每秒鐘通過電流表的電量，也就是通過電流表的電流。因此，通過電流表的電流和被測電容成正比，和VT4的開關頻率成正比。如果要求通過電流表的電流一樣大，那么測量小電容的時候，VT4的開關頻率就要比較高。

這個測量?jī)x能夠測量幾個pF到0．1uF的電容，量程分成25pF、100pF、1 000 pF、0．01uF和0．1 uF5檔。由于測量原理是線性的，可以直接用電流表刻度讀數。電容測量?jī)x電路:

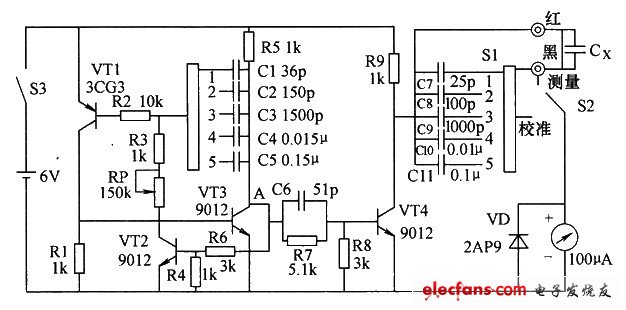

電容測量?jī)x電路
