24V閃光器電路圖

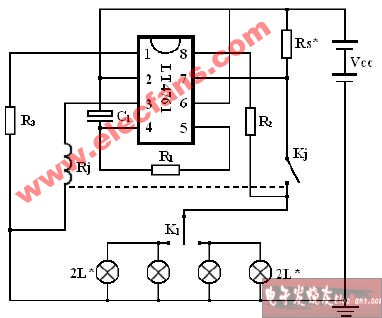

第一種方法：線路原理圖同12V 閃光器，各元器件值如下：　　　　　　　
　 R1＝91K~120K R2＝3.0K R3＝820Ω~1.2K Rs*＝0.05~0.075Ω C1＝3.3μ/50V
　 Rj、Kj 為繼電器，線圈電阻Rj300~360Ω
　 L*為24v /21w燈泡? 主芯片采用LT4761汽車閃光集成電路。
第二種方法：可在1-3 腳中加穩壓線路及三極管推動繼電器也可運用于24V 閃光器上。
具體線路元器件待定。

　注：Rs* 值要很好調整，它不僅會影響電壓使用范圍，也會影響倍閃功能。Rs* 由于電
阻值很小，所以要根據不同的線路板設計進行適當調整。
　 R1/C1 乘積決定了正常使用時的閃光頻率，可根據閃光頻率要求適當調整R1/C1 值。
