此電路中僅用兩個運算放大器就能完成對非正弦波形的峰值和谷值電壓的檢測。在峰值期間,D1導通使C1充電達到峰值,峰值過后由于R1的限流作用,C1放電微乎其微,到下一次峰值再度充電,維持峰值電壓輸出。谷值檢測與上面相反,谷值期間C2經過D2迅速地放電到谷值電壓,而其它時間僅通過D4、R2微量放電,C2上始終保持谷值電壓。C1、C2上串接的1Ω電阻用于防止過沖。

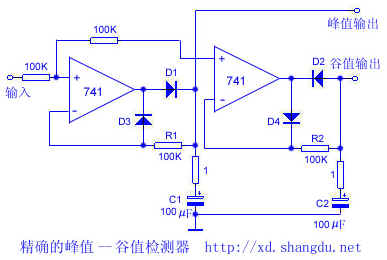

精確的峰值--谷值檢測器電路圖
精確的峰值--谷值檢測器
- 電路圖(506727)
