地磁車輛檢測器，是車輛本身含有的鐵磁物質會對車輛存在區域的地磁信號產生影響，使車輛存在區域的地球磁力線發生彎曲。當車輛經過傳感器附近，傳感器能夠靈敏感知到信號的變化，經信號分析就可以得到檢測目標的相關信息。

　　地磁車輛檢測器特點

　　1）檢測精度高

　　2）具有自適應、自學習能力

　　3）適應各種復雜天氣

　　4）抗干擾性強，工作穩定可靠

　　5）安裝維護方便

　　6）使用壽命長

　　地磁車輛檢測器雖然優勢明顯，但因價格較高使很多廠商望而卻步。通常售價高達幾千元。

　　地磁車輛檢測器工作原理

　　地球磁場的強度在0.5 至0.6 高斯，地球磁場在很廣闊的區域內（大約幾公里）其強度是一定的。當一個鐵磁性物體，如汽車，置身于磁場中，它會使磁場擾動，如下圖，此時，放置于其附件的地磁傳感能測量出地磁場強度的變化，從而對車輛的存在性進行判斷。

　　對于車輛的存在和方向檢測，不需要象對車輛進行分類時那么詳細的信息，所以只需將磁傳感器放置在路邊，沿著被檢測的車道即可，而不需要在車道上挖坑埋入磁傳感器。三軸磁傳感器放在距地面1英尺高的位置，X、Y、Z軸方向定義如圖所示。

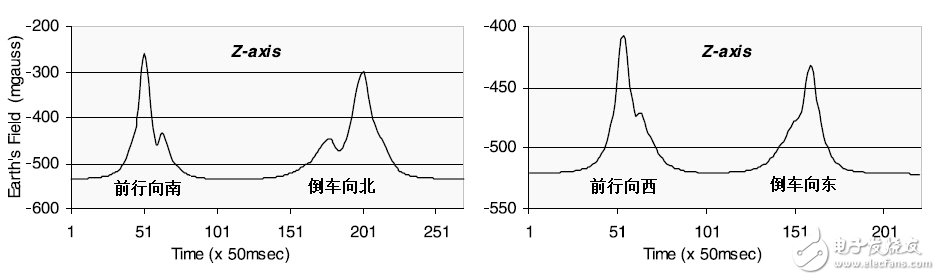

　　沿著向上方向的Z軸磁場可用來檢測車輛的存在，如下圖，轎車經過時Z軸的曲線，該曲線的特點是： 當傳感器與車輛平行時出現峰值。當在車輛距傳感器1英尺的情形下，對該曲線進行平滑處理后，可用來指示車輛的存在。通過建立合適的閥值，可以濾掉旁邊車道的車輛或遠距離車輛帶來的干擾信號。

轎車經過時Z軸磁傳感器的曲線圖

　　除了上述沿著向上方向的Z軸檢測到手磁場變化可用來檢測車輛的存在，檢測車輛存在的另一方法是觀察磁場變化的大小，也就是計算出整個地磁場在汽車經過時的磁場強度變化情況，從面判斷出有無汽車經過： 磁場的大小＝（X^2+Y^2+Z^2）^1/2

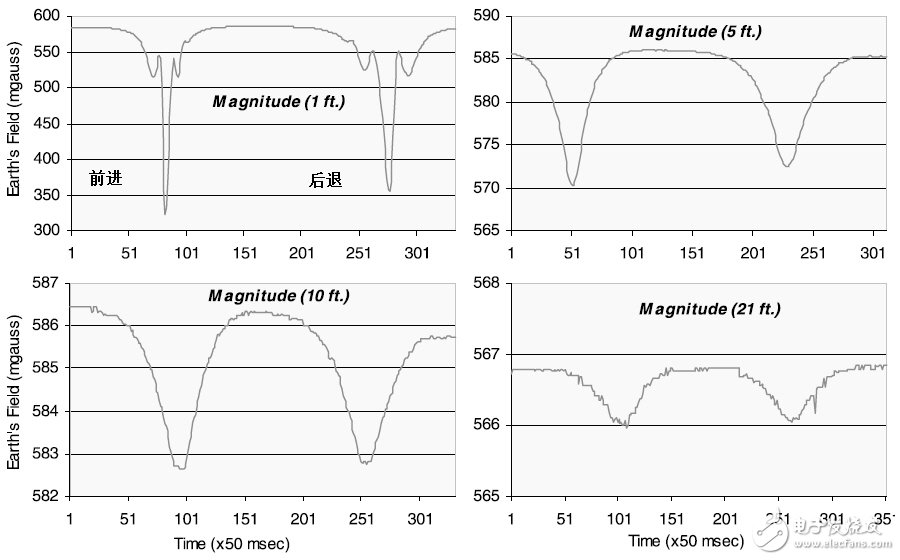

轎車經過時磁場強度的變化曲線

　　上圖圖顯示了磁傳感器距車輛1 英尺、5 英尺、10 英尺和21 英尺時，一輛轎車通過所產生的曲線。在不同距離下，Z軸的曲線形狀很相似，但是信號強度卻大不相同。從1英尺到5英尺，信號強度衰減得非常快。距離越遠，數值快速衰減。當傳感器只檢測單一車道車輛，而忽略其他車道車輛的存在時，這種特點非常有用。

　　磁傳感器在1至4英尺的路邊檢測距離范圍內可以工作得很好。通過觀察磁場的變化，可以確定通過車輛的存在。這種檢測方法的好處是不用將傳感器及相關電路埋在地底，磁傳感器也可以安裝在鋁制外殼中。
