高通新一代指紋識別技術“Qualcomm Fingerprint Sensors for Display是首款商業化以超音波技術為基礎的整合式移動解決方案。除了高通之外，蘋果似乎也在研究利用超聲波指紋識別技術實現屏幕內指紋識別。高通的屏幕內指紋識別方案要想實現量產還有一段距離。可能最快也要等到明年了。據說高通的新一代超聲波指紋芯片，給了vivo首發保護期。

高通首次公開其人臉識別技術

隨著移動互聯網和物聯網的發展，對于信息安全的需求與日俱增，而支付等應用更加重了對安全的需求。作為全球手機芯片的領導廠商，在安全應用方面的投入自然不小。高通日前在2017生物識別技術與應用高峰論壇上首次公開了其人臉識別技術。此外，高通還特別介紹了超聲波指紋技術以及與之配套的硬件令牌技術。通過超聲波指紋、人臉識別、機器學習以及硬件令牌，高通構建了全套完整的手機環境軟硬件安全解決方案。

首先來看此次公開的人臉識別技術。其中就包括高通發布的三個圖像處理模組。主要分為三類模組：最左邊的是虹膜模組，中間是被動光用來做深度的運算，最右邊是動作識別。

高通產品市場資深經理劉學徽表示，虹膜技術在手機業一直沒推起來。通過跟手機廠商的溝通，他認為第一個原因是ID 設計的難度，做起來外觀有難度，第二個原因是成本，還有一個是體驗。因?yàn)樗笕嗽谑褂玫臅r(shí)候要正對臉，在強光下會有一些影響。

被動光的模組實際上是兩個攝像頭，通過不同的角度差來拍攝兩幅圖像，最后重疊。然后算出物體到攝像頭之間的距離，這個優點就是它的功耗比較低，不需要額外的光源。但是在暗光下效率會受到影響。

據傳，很有可能iphone8會采用這種技術來做人臉的深度識別。還會有一張RGB的人眼識別圖像，同時會通過紅外光光斑來測物體各個點之間的距離。兩張圖合起來構成一張3D的模型，這也是未來很多廠商會采用的一個技術。

動作識別模塊的缺點是在黑暗中，尤其是光線非常差的情況下效率比較低。這種模塊可以實現主動的3D深度建模，在手機的前置人臉識別之外，還會用到VR、同步定位和地圖的構建。 因?yàn)橛脩?hù)戴上VR頭盔之后，用了這個技術可以迅速構建周?chē)沫h(huán)境，疊加到這個感受。這樣VR用戶會有一種存在感。

通過機器學習的算法來增加安全

通過各種生物識別傳感器，手機搜集到了很多的數據和信息。這個時候不管是指紋、虹膜還是人臉識別，在具體應用的時候需要一個安全的執行環境，同時需要手機智能的判斷是否需要這個安全環境。這個時候就需要采用到機器學習的相關技術。

劉學徽表示，目前最高安全要求的應用就是支付，支付現在普遍應用到trustzone技術。這個技術簡單介紹一下實際上是ARM做的一個技術架構，在一個芯片中建立一個防火墻。一側是Andori，一側是安全操作系統。

兩個操作系統不能同時運行，如果需要做一些安全操作系統的時候，切到trustzone模式。現在的指紋源文件的存放都是存放在trustzone中，包括未來的虹膜識別和人臉識別都需要這個技術做支撐。

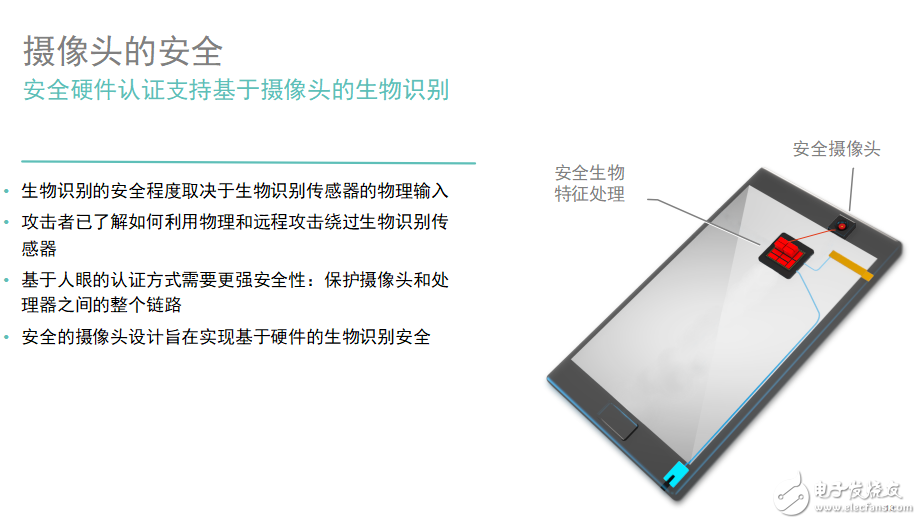

另外還有一個技術，因?yàn)楦鷶z像頭相關的生物識別技術越來越流行，如人臉、虹膜等，可以有一個通過保護攝像頭的實現過程來實現安全。

這個過程大概是當一個應用開啟影像后，系統自動切入安全模式，然后這個時候攝像頭信號直接進入trustzone。在這里，虹膜進來的信號和數據跟虹膜的源文件做一個比對。比對完之后，由trustzone直接發給APP，通知比對成功。所以這是一個基于攝像頭的安全功能。

生物識別+硬件令牌=雙重保險

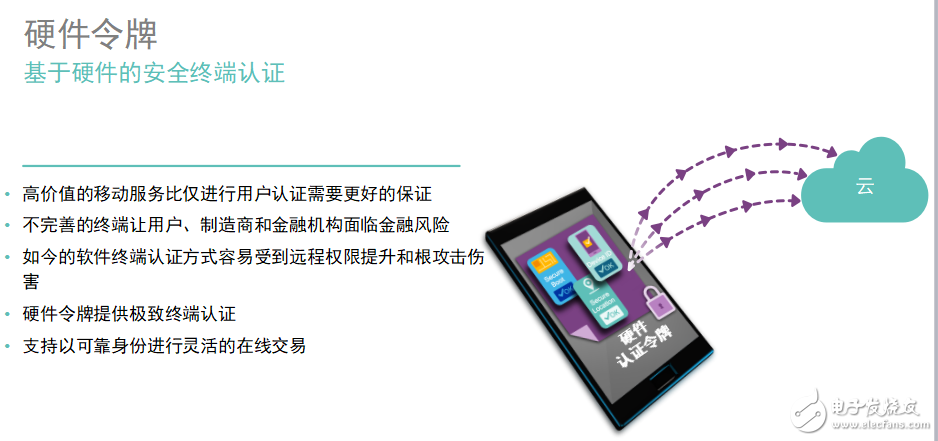

最后，談一個技術，其實跟生物識別技術相關的。我們叫它硬件令牌的技術。大家都知道咱們?cè)谑謾C(jī)上做生物識別的時候，只是在識別這個人，至于設備是否安全，設備是否有危害，后臺的云是不知道的。所以我們?cè)O(shè)計的技術叫做硬件令牌就是把生物識別的結果再加一維度的安全。

硬件是否安全包括上面有什么漏洞？把這個信息加在一起，這樣云做風控或者更高安全要求的控制的時候，就是有一些非常好的保障。這個技術對于一些風控非常要求高的機構有很大的作用。“我們會把一些硬件級的基礎數據抓出來，加密通過令牌的形式傳到云端。”劉學徽表示。

蘋果兩頭押寶，超聲波指紋能否最終普及？

最后談一下高通的超聲波指紋。

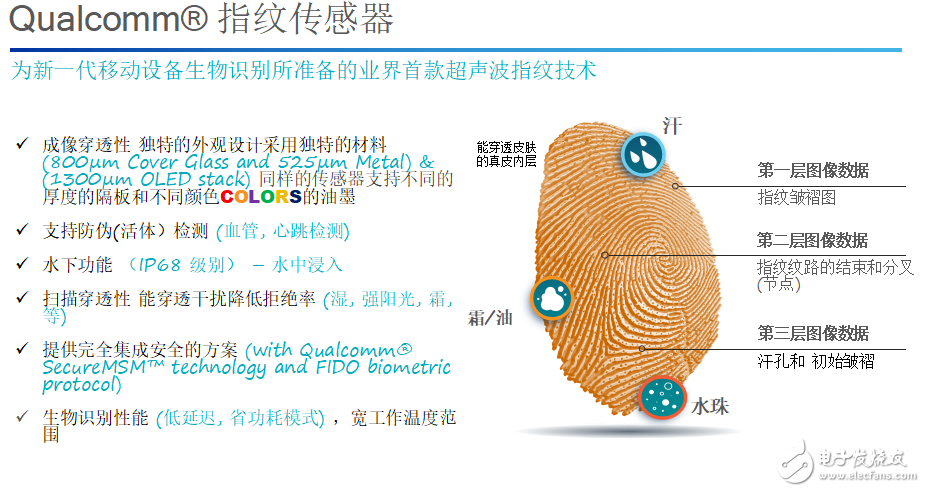

簡單說一下超聲波指紋的原理，他是通過超聲波把手指的指紋形態構建一個3D的圖形，然后跟已經存在終端上的信息做比對。它的優點是通過超聲波，將皮膚的密度和空氣的密度一樣，它對一些防水、防油、穿透性都有比較好的表現。相對于光學指紋和電容式指紋識別來說，超聲波信號具有較好的穿透性，可在實現對于指紋識別的同時，能降低手指污垢、油脂以及汗水的干擾，在水下也不會對解鎖產生影響。

早在2015年的時候，高通就推出了自己的超聲波指紋識別技術。2016年9推出的小米5s就是首款采用此方案的智能手機產品，這也是超聲波指紋識別技術首次被成功運用于智能手機上。但是識別從用戶的反饋來看，其識別率還是存在一些問題，特別是對于干手指。而且超聲波指紋模組的成本也比較高。隨后的小米旗艦機也沒有繼續采用高通的超聲波指紋識別技術。

6月28日，MWC2017上海展第一天，vivo在展會期間舉行了一場發布會，展示了全新的屏幕內指紋識別技術。該屏幕內指紋識別是利用了高通的新一代超聲波指紋識別技術，相對于高通之前的隱藏式超聲波指紋識別技術，新一代的超聲波指紋識別技術已經可以放到屏幕下方，而這也意味著信號的穿透性變得更強了。不過需要指出的是，目前這項技術只能用在OLED屏上。因?yàn)橄啾萇LED屏，傳統的需要帶背光的LCD屏模組厚度更厚，超聲波信號的穿透力有限。

劉學徽表示，2022年銷售的所有智能手機中將有53%包含指紋傳感器，那么高通力推的超聲波指紋技術能否從中分得一杯羹呢？

據劉學徽介紹，高通新一代指紋識別技術“Qualcomm Fingerprint Sensors for Display是首款商業化以超音波技術為基礎的整合式移動解決方案，能偵測心跳與血流，進而改善行動類身份認證的體驗”。新的超聲波指紋識別技術已經可以穿透1.2mm的OLED屏，或者0.8mm的玻璃，顯然穿透0.2mm的OLED屏 0.5mm的玻璃蓋板應該是沒有問題的（現場展示的樣機就是基于柔性O(shè)LED屏的vivo Xplay6的樣機）。另外，其信號也可以穿透0.65mm的金屬后蓋，這也意味著高通的第二代超聲波指紋識別可以放到金屬后蓋的里面，而后蓋不需要開孔（可能需要減薄），就可以實現指紋識別。

除了高通之外，蘋果似乎也在研究利用超聲波指紋識別技術實現屏幕內指紋識別。根據美國專利商標局最新公布資料顯示，蘋果近期也獲得了一項全新的超聲波生物識別技術專利。根據專利顯示，蘋果是將超聲波生物識別感測裝置在手機屏幕下方，屏幕上的覆蓋玻璃的#110號區域可以當做超聲波生物識別感測設備的一種輸入界面。也就是說可以實現屏幕內指紋識別。

“屏下指紋現在量產可能性最大的還是光學指紋方案。”費恩格爾CEO黃昊表示：“超聲波指紋識別應用到屏下，需要穿透更高的厚度，其將面臨功耗和信號一致性方面的問題，并且量產難度也很大。”

邁瑞微研發總監李揚淵也表示：“超聲波要實現屏下指紋識別，就必須貼到OLED屏下，一個不良，就等于是廢了一個OLED屏。雖然光學的傳感器也需要貼到OLED屏下，但是光學膠更容易貼，因?yàn)槟z密度有差別不會導致光學效應變化，但是對于聲學效應影響就很大。一個沒貼好，就需要拆下來重新貼，而這就會很容易損壞OLED。”

顯然，相對于屏下光學指紋識別來說，屏下的超聲波指紋識別的量產難度更大，不良率也會更高一些。而且，相對于利用屏幕自身光源的屏下光學指紋識別，屏下超聲波指紋識別則是主動式感應，其本身的功耗就比較高，如果要保持持續的工作狀態，那么功耗將會更高。

接下來超聲波指紋技術是否普及似乎主要看蘋果的選擇，作為手機行業標桿，一旦蘋果選擇在iPhone 8上采用光學指紋識別，那么必將帶動整個光學指紋產業鏈的快速成熟。當然，高通作為手機業內具有影響力的廠商，如果能夠解決量產、功耗以及成本方面的問題，相信這種技術仍將占有一席之地。據了解，這項新的屏幕內指紋識別技術目前已經可以商用，將支持驍龍800系列以及驍龍600系列處理器的手機。不過，高通的屏幕內指紋識別方案要想實現量產還有一段距離。可能最快也要等到明年了。據說高通的新一代超聲波指紋芯片，給了vivo首發保護期。
